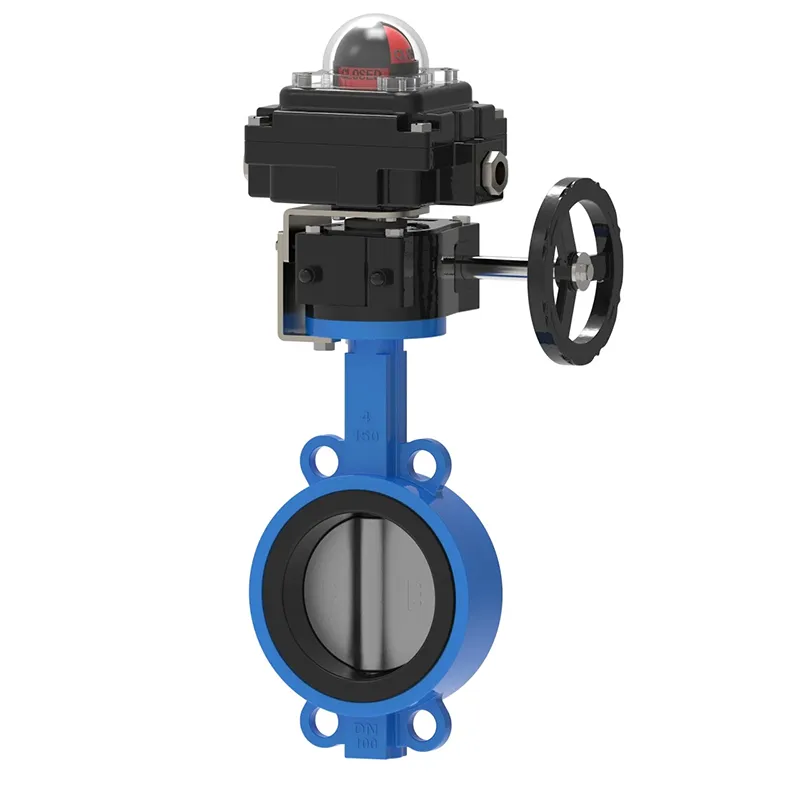

حد سوئچ کے ساتھ تتلی والو

چونکہ فیکٹریوں اور ان کے عمل تیزی سے پیچیدہ ہوجاتے ہیں اور ریئل ٹائم سسٹم کی آراء پر زیادہ انحصار کرتے ہیں ، بہت سارے صارفین تیزی سے دستی اور خودکار والوز دونوں کے لئے بجلی کی آراء کا مطالبہ کررہے ہیں۔ ہر والو مختلف ہوتا ہے ، لہذا حد سوئچ کے ساتھ والو ترمیم تیتلی والو کا انتظار کرتا ہے نمونہ والوز اور مطلوبہ سوئچ بکس پر مبنی اپنی مرضی کے مطابق خدمات فراہم کرے گا۔

فائدہ

کم لاگت والو پوزیشن اشارے کی مصنوعات

گرم ، شہوت انگیز پگھل چپکنے والی بیکنگ پاؤڈر کوٹنگ شیل

2 چینل سنگل قطب ڈبل تھرو (ایس پی ڈی ٹی) مکینیکل سوئچ ، موجودہ 16 ایمپیرس کی درجہ بندی

آپ واضح طور پر مرئی کروی اشارے کی روشنی کے ذریعے آن/آف اسٹیٹس کی نشاندہی کرسکتے ہیں

کیم کو ایڈجسٹ کرنا آسان ہے اور سائٹ پر انشانکن آسان ہے۔ کسی ٹولز کی ضرورت نہیں ہے۔

دو 1/2 انچ این پی ٹی کونڈیٹ انٹرفیس

حد سوئچ کے ساتھ تیتلی والو ایک دستی حد سوئچ ہے جو 8 انچ تک بال والوز اور تتلی والوز کے لئے موزوں ہے۔ والو ISO5211 معیار کے ساتھ تعمیل کرتا ہے ، NEMA 4X درجہ بندی سے ملتا ہے ، اور بلٹ ان لاکنگ ڈیوائس سے لیس ہے۔ معیاری ایس پی ڈی ٹی 10 ایمپیئر @ 120vac حد سوئچ۔

ایک حد سوئچ ایک الیکٹرو مکینیکل ڈیوائس ہے جو میکانکی طور پر کسی ایکچویٹر کو برقی سوئچ سے جوڑتا ہے۔ ایک حد سوئچ ایک کنٹرول ڈیوائس ہے جو کسی شے کی نقل و حرکت سے چلتی ہے۔ مختصر یہ کہ ، حد کے سوئچ دیگر اشیاء کی نقل و حرکت کی نگرانی کرسکتے ہیں۔

مکینیکل حد کے سوئچ میں اعلی درستگی اور تکرار کی اہلیت ہوتی ہے۔ رابطہ سینسر صنعتی کارروائیوں میں اشیاء کی موجودگی اور پوزیشن کا پتہ لگانے کے لئے استعمال ہوتے ہیں۔

حد کے سوئچ کی اقسام کو عام طور پر چار قسموں میں تقسیم کیا جاتا ہے: وہسکر کی قسم ، رولر ٹائپ ، لیور قسم اور پلنجر کی قسم۔ وہ عام طور پر کھلا ، عام طور پر بند ، یا دونوں کی طرح تشکیل دیئے جاتے ہیں۔ کچھ ایپلی کیشنز میں ، حد کے سوئچ کو قربت سینسر نے تبدیل کیا ہے۔

جب کوئی شے حد سوئچ لیور (یا پلنجر) کے ساتھ رابطے میں آجائے گی تو ، لیور اس وقت تک پہلے سے طے شدہ فاصلہ طے کرے گا جب تک کہ رابطہ چالو نہ ہوجائے۔ اقتدار سے مراد پہلے سے طے شدہ سفر کے فاصلے سے آگے بڑھتے ہوئے لیور سے مراد ہے۔ اہم نکات

حد سوئچ کی تفصیلات

تیتلی والو کی وجہ سے جس میں حد سوئچ مخصوص کارروائیوں کے لئے ڈیزائن کیا گیا ہے ، ہر حد سوئچ کو درخواست کے مطابق کیلیبریٹ کرنے کی ضرورت ہے۔ براہ کرم اپنے ہدف کی درخواست کے ساتھ حد سوئچ کی مطابقت کا اندازہ کرنے کے لئے درج ذیل پیرامیٹرز کا جائزہ لیں۔

شیل: ڈائی کاسٹ ایلومینیم: او رنگ مہر

اختیاری 304 اور 316 سٹینلیس سٹیل کے ڈھانچے

کوٹنگ: پالئیےسٹر پاؤڈر کوٹنگ (گھنٹے)

او رنگ: نائٹریل ربڑ (معیاری) -25 ℃ -85 ℃ (گھنٹہ)

ماحول کی قسم: 4 ، 4x ، IP67

دھماکے کا ثبوت گریڈ: سی ایل 1 زون 1 ، سابقہ ​​ڈی آئی آئی سی ٹی 6 جی بی

علاقائی درجہ بندی: نیما 4 ، نیما 7

فاسٹنر: سٹینلیس سٹیل

محور: نمور سٹینلیس سٹیل

دو نصف انچ این پی ٹی تھریڈز

ٹرمینل بلاک رابطے: 8

ورکنگ وولٹیج: 120VAC ، 12VDC ، 24VDC

انسٹالیشن بریکٹ: ایم بی - 3.4: 30 x 80 ، 130 H: 20 ، 30 (سٹینلیس سٹیل)

درجہ حرارت کی حد: -20 ℃ -85 ℃

سینسر: کروزیٹ مکینیکل سوئچ (معیاری) ، قربت سوئچ (اختیاری)

ماڈل: IP-67 (N4) ، ALS-500M (دھماکے کا ثبوت)
