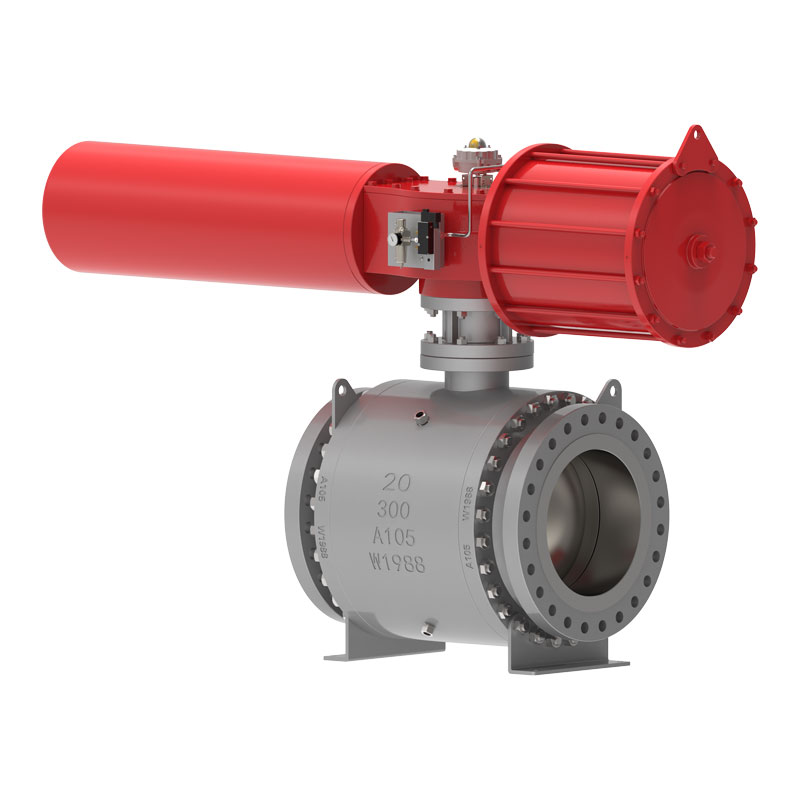

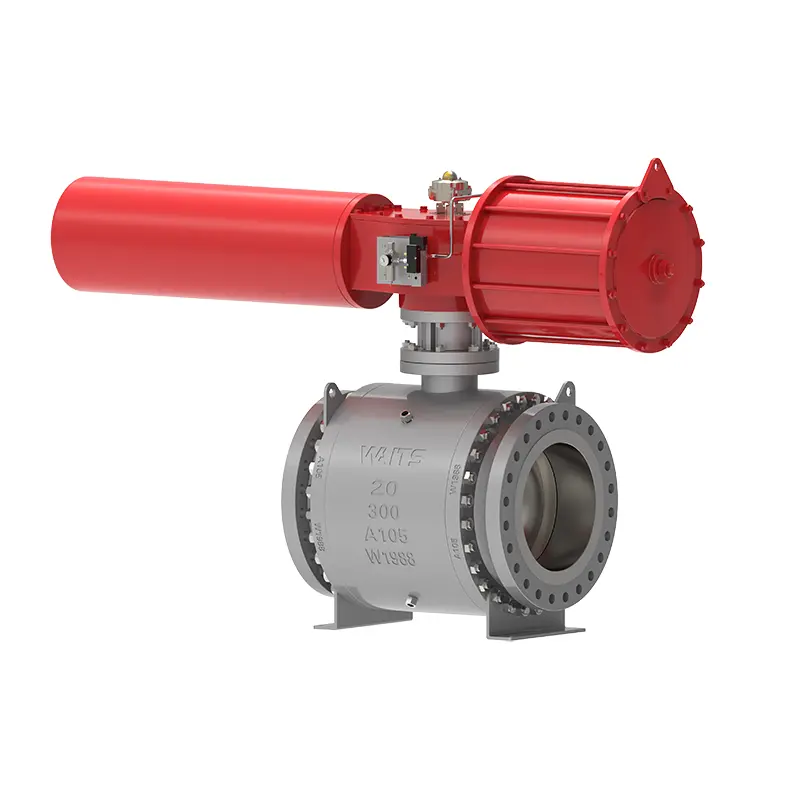

trunnion بال والو

ویٹس والو ، اپنی مکمل پروڈکشن لائن کے ساتھ ، آپ کو ٹرنین بال والو مصنوعات مہیا کرسکتی ہے۔ ہمارے پاس والو ڈیزائن اور مینوفیکچرنگ کا بھرپور تجربہ ہے ، مصنوعات کے معیار اور متعلقہ خدمات ، ترجیحی مصنوعات کی قیمتوں اور بروقت ترسیل پر اصرار کرتے ہیں۔ ہم مختلف ایپلی کیشنز پر پوری طرح غور کرتے ہیں اور مختلف مینوفیکچرنگ معیارات کو اپناتے ہیں ، جیسے API6D/ ISO17292/ BS5351 ، وغیرہ۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ٹرنون بال والو ایک اسٹیل بال والو ہے ، جو کارکردگی اور استعمال میں کارکردگی اور مجموعی زندگی پر پوری غور و فکر کے ساتھ تیار اور تیار کیا گیا ہے۔ والو باڈی کو اعلی معیار کے مواد کے ساتھ جعلی بنایا گیا ہے ، گیند انسٹال ہے ، اور درمیانی فلانج اور گردن بولڈ ہے۔ والو سیٹ اوپر اور بہاو سنگل پسٹن اثرات ، ڈی بی بی فنکشن ہیں۔ ایک ہی وقت میں ، والو سیٹ اور گیند کے درمیان مہر کے لئے تین ڈھانچے ہیں:

1. روایتی نرم مہر ڈھانچہ ؛

2. سہ رخی رنگ مہر کا ڈھانچہ ؛

3. سخت مہر کا ڈھانچہ۔

عمل درآمد کے معیارات

ڈیزائن کا معیار	API 6D ، API 608 ، ISO 17292 ، GOST
flange معیارات	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ، ASME B16.11 ، BS 12627 ؛
اختتامی کنکشن	آر ایف ، آر ٹی جے ، بی ڈبلیو ، وغیرہ
معائنہ اور ٹیسٹ	API 598 ، API 6D ، BS 12569
آمنے سامنے	ASME B16.10 ، EN 558 ، BS 12982 ، ISO 5752
دباؤ اور درجہ حرارت کی سطح	ASME B16.34
فائر سیف	فائر 6 ایف اے ، فائر 607
کم اخراج	آئی ایس او 15848 ، API 622
اینٹی سنکنرن ڈیزائن	NACE MR 0103 ، NACE MR 0175

درخواست

سائز	2 "-32" ، DN50-DN800
دباؤ کی درجہ بندی	کلاس 150-2500 ، PN10-PN420
آپریٹنگ درجہ حرارت	نرم نشست: -29 ~ 200 ℃ ، دھات کی نشست: -29 ~ 450 ° C.
درخواست کی حد	نلکے کا پانی ، سیوریج ، تعمیر ، پٹرولیم ، کیمیائی صنعت ، کھانا ، طب ، ٹیکسٹائل ، بجلی ، جہاز سازی ، دھات کاری ، توانائی کا نظام ، وغیرہ۔
آپریٹر	لیور ، گیئر ، بجلی ، نیومیٹک ، وغیرہ۔
جسمانی مواد	کاربن اسٹیل ، سٹینلیس سٹیل ، ڈوپلیکس سٹینلیس سٹیل ، مصر دات اسٹیل ، مونل ، ال کانسی ، وغیرہ۔
بال	دائرہ: CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
والو سیٹ سپورٹ رنگ	سیٹ سپورٹ رنگ ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
والو سیٹ داخل کریں	پی ٹی ایف ای ، آر پی ٹی ایف ای ، نایلان ، ڈیولن ، جھانکنے والا
والو اسٹیم	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

کارکردگی کی خصوصیات

1. والو اسٹیم کو نامناسب آپریشن کی وجہ سے والو کے جسم سے والو کے جسم سے نکالنے سے روکنے کے لئے ڈیزائن کیا گیا ہے۔
2. ٹرنون بال والو میں فائر پروف اور اینٹی اسٹیٹک ڈیوائس ہے۔
3۔ ہنگامی سگ ماہی چکنائی انجیکشن بندرگاہوں کو والو سیٹ مہر اور والو اسٹیم مہر پر ڈیزائن کیا گیا ہے۔ عام سگ ماہی سگ ماہی چکنائی پر انحصار نہیں کرتی ہے۔ جب سگ ماہی کی سطح کو نقصان پہنچا ہے اور رساو کا سبب بنتا ہے تو ، ہنگامی مرمت کے لئے مہر لگانے والی چکنائی کو انجکشن لگایا جاسکتا ہے۔ ہر چکنائی کا انجیکشن پورٹ چکنائی انجیکشن والو اور ایمبیڈڈ ون وے والو سے لیس ہے۔
4. والو گہا کو نکالنے اور نکالنے کے لئے والو باڈی کی نچلی پوزیشن پر ایک ڈرین والو نصب کیا جاتا ہے۔ والو گہا کو آن لائن نکالنے اور صاف کرنے کے لئے والو باڈی کے اوپری حصے پر ایک وینٹ والو نصب کیا جاتا ہے۔ حفاظت ، وشوسنییتا اور سہولت کو یقینی بنانے کے لئے ڈرین والو اور وینٹ والو تنہائی والوز یا خصوصی خارج ہونے والے جوڑ ہوسکتے ہیں۔
5. یہ ایک کنکشن پلیٹ سے لیس ہے جو مختلف ڈرائیو ڈیوائسز سے مل سکتا ہے ، بشمول ہینڈلز ، کیڑے کے گیئرز ، الیکٹرک ، نیومیٹک ، گیس مائع تعلق ، الیکٹرو ہائیڈرولک تعلق ، وغیرہ۔
6. ویلڈیڈ سروں والا والو مادی طاقت کی موافقت اور ویلڈیبلٹی کو یقینی بنانے کے لئے صارف کے پائپ لائن مادی گریڈ کے مطابق والو اینڈ میٹریل (ٹرانزیشن سیکشن) کو ایڈجسٹ کرسکتا ہے۔ دونوں سروں پر آستین والے والوز کے ل the ، آستینوں کی لمبائی اس بات کو یقینی بنا سکتی ہے کہ سائٹ پر ویلڈنگ کے کام سگ ماہی کے مواد کو متاثر نہیں کرتے ہیں۔
7. دفن شدہ ڈیزائن. دفن والوز کے ل the ، والو اسٹیم کو زمین سے اوپر کی کارروائیوں کی سہولت کے ل the پروجیکٹ کی ضروریات کے مطابق لمبا کیا جاتا ہے ، اور اس سے متعلق چکنائی انجیکشن ، سیوریج ڈسچارج اور وینٹنگ ڈیوائسز پائپ سے زمین تک بڑھا دی جاتی ہیں۔ دفن اور اٹھائے ہوئے والو کی اونچائی گاہک کے ذریعہ فراہم کی جاتی ہے۔

Trunnion Ball Valve
