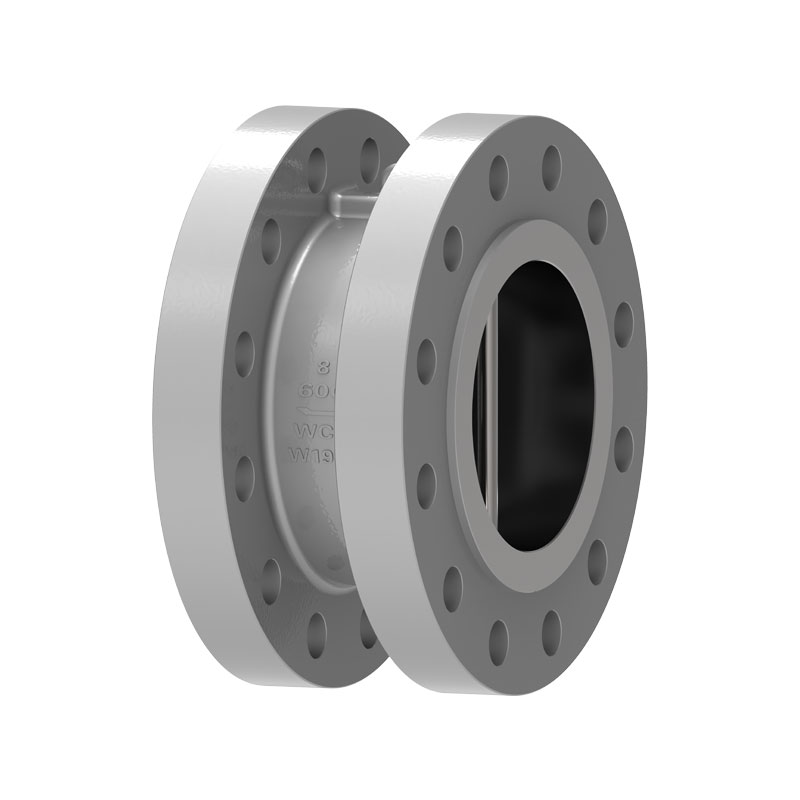

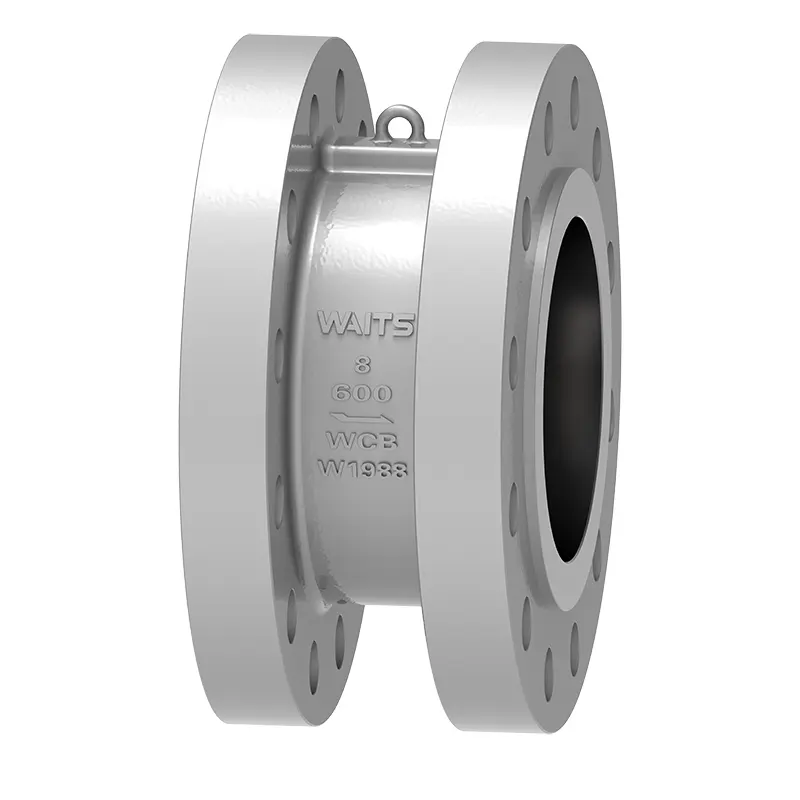

دوہری پلیٹ چیک والو

ڈوئل پلیٹ چیک والو کی تتلی پلیٹ دو نیم سرکلز ہے ، اور موسم بہار سے بھری ہوئی والو ڈسک کو مرکزی عمودی پن پر معطل کردیا گیا ہے۔ جب والو کھولا جاتا ہے تو ، سیال کی مشترکہ قوت والو ڈسک سگ ماہی کی سطح کے مرکز میں ہوتی ہے ، اور موسم بہار کی معاونت کی طاقت کا نقطہ عمل والو ڈسک کی سطح کے مرکز میں ہوتا ہے ، لہذا والو ڈسک کی جڑ پہلے کھل جاتی ہے ، اس طرح اس وقت واقع ہوتا ہے جب پرانی روانی کی والو ڈسک کھلی ہوتی ہے ، اور مؤثر طریقے سے بہتر ہوتی ہے۔
جب فلو کی شرح سست ہوجاتی ہے تو ، ٹورسن اسپرنگ ری ایکشن فورس کی کارروائی کے تحت ، والو ڈسک آہستہ آہستہ والو سیٹ کے قریب پہنچتی ہے ، اور ڈوئل پلیٹ چیک والو سست بند ہونے والے مرحلے میں داخل ہوتا ہے۔ جب سیال پیچھے بہتا ہے تو ، والو ڈسک فورس اور ٹورسن اسپرنگ ری ایکشن فورس کی مشترکہ کارروائی سے اس کے مطابق والو ڈسک کی بندش میں اضافہ ہوتا ہے ، جس سے تیزی سے بند ہونے والے مرحلے میں داخل ہوتا ہے۔ اس سے پانی کے ہتھوڑے کے اثرات کو مؤثر طریقے سے کم کیا جاتا ہے اور پانی کے ہتھوڑے کے نقصان کو کم کیا جاتا ہے۔ بند ہونے پر ، اسپرنگ فورس پوائنٹ کی کارروائی والو ڈسک کے اوپری حصے کو پہلے بند کرنے کا سبب بنتی ہے ، جس سے والو ڈسک کی جڑ کو کاٹنے سے روکتا ہے۔

عمل درآمد کے معیارات

درخواست

کارکردگی کی خصوصیات

1۔ ڈبل پلیٹ چیک والو والو باڈی ، والو ڈسک ، والو شافٹ اور موسم بہار وغیرہ پر مشتمل ہے۔ یہ کلیمپ قسم کے کنکشن اور کمپیکٹ ڈھانچے کو اپناتا ہے۔
2. تتلی کی پلیٹ دو نیم دائرے میں ہے ، اور موسم بہار جبری ری سیٹ کے لئے استعمال ہوتا ہے۔ سگ ماہی کی سطح کو لباس مزاحم مواد سے ویلڈیڈ کیا جاسکتا ہے یا ربڑ کے ساتھ کھڑا کیا جاسکتا ہے۔ اس میں استعمال کی ایک وسیع رینج اور قابل اعتماد سگ ماہی ہے۔
3. والو ڈسک کا اختتامی اسٹروک مختصر ہے ، اور یہ موسم بہار سے بھری ہوئی ہے ، جس میں تیزی سے بند ہونے کی رفتار ہے ، جو پانی کے ہتھوڑے کے رجحان کو کم کرسکتی ہے۔
4. یہ محدود تنصیب کی جگہ والے مواقع کے لئے موزوں ہے ، اور افقی یا عمودی پائپ لائنوں کے لئے استعمال کیا جاسکتا ہے۔
5. اس کا اطلاق مختلف میڈیا جیسے پانی ، بھاپ کا تیل ، نائٹرک ایسڈ ، ایسٹک ایسڈ ، مضبوط آکسائڈائزنگ میڈیم وغیرہ پر کیا جاسکتا ہے۔
