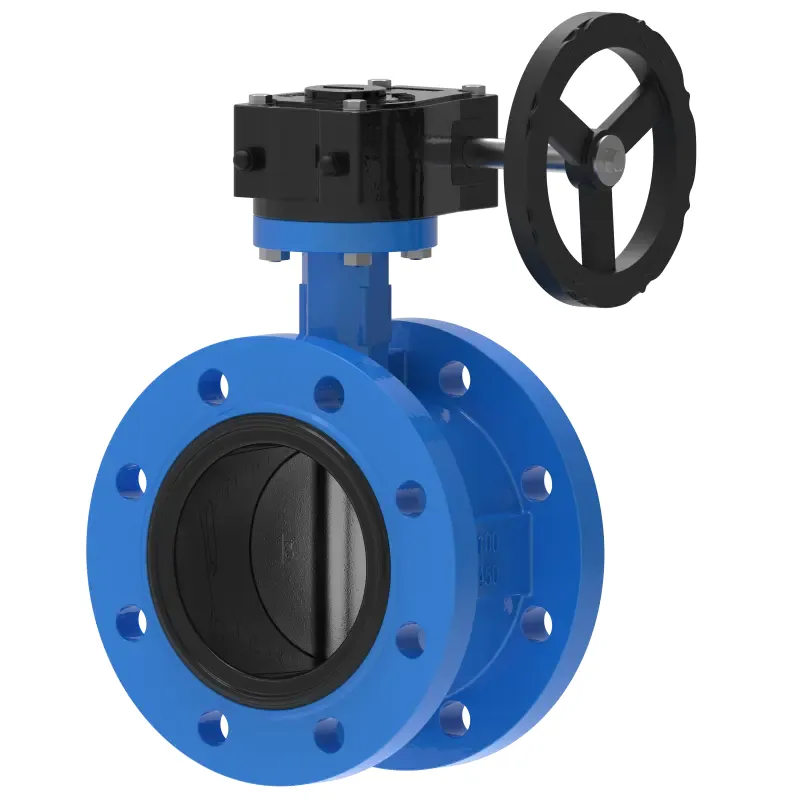

گیئر فلانج تتلی والو

ویٹس والو چین میں ایک معروف والو سپلائر ہے ، اور گیئر فلانج تیتلی والوز میں سے ایک ایپوسی لیپت ڈکٹائل آئرن والو باڈی سے بنا ہے ، جس میں خصوصی علاج کے بعد اعلی طاقت اور سنکنرن مزاحمت ہے۔ معیاری والو ڈسک کا مواد ڈکٹائل آئرن ہے ، اور ایلومینیم کانسی یا سٹینلیس سٹیل کے مواد کو بھی آپ کی ضروریات کے مطابق فراہم کیا جاسکتا ہے۔ ہم سے اپنی ضروریات پر تبادلہ خیال کرنے میں خوش آمدید۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو کے ذریعہ تیار کردہ اعلی معیار کے گیئر فلانج تتلی والو AS4087 PN16 معیار (بنیادی طور پر ٹیبل D کی طرح ہی) سے ملتا ہے۔ لاک ایبل لیور اور سلاٹ پلیٹ ، یا IP67 گیئر باکس کے ساتھ ، سٹینلیس سٹیل شافٹ اور بصری اشارے کے ساتھ لیس ہے۔ ای پی ڈی ایم والو سیٹ اور ڈسک اسپلائن شافٹ پر واقع ہیں (طے شدہ نہیں ، ممکنہ غلطی پوائنٹس کو ختم کرتے ہیں)۔ اس پروڈکٹ نے بین الاقوامی سرٹیفیکیشن حاصل کیا ہے۔

خصوصیت

گیئر فلانج تیتلی والو پانی اور گندے پانی کے علاج کے ساتھ ساتھ عام صنعتی ایپلی کیشنز کے لئے موزوں ہے

پتلی اور کمپیکٹ تتلی والو جسم ، تنگ علاقوں میں انسٹال کرنا آسان ہے

والو باڈی کو پھیلا ہوا کان اور میٹرک دھاگوں کے ساتھ ڈالا جاتا ہے

پائپ لائن کے آخر میں لگٹ فلائی والو انسٹال کیا جاسکتا ہے

والو ڈسچارج کے اختتام پر فلنگس کو انسٹال کرنے کی ضرورت نہیں ہے

گیئر فلانج تیتلی والو کو کھولنے کے لئے ہینڈ وہیل گھڑی کی سمت کو گھمائیں

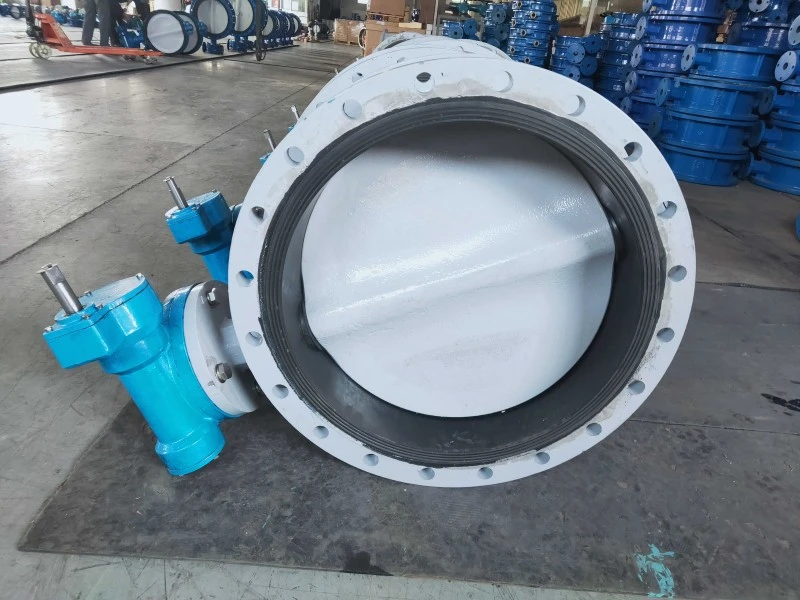

Gear Flange Butterfly Valve

تفصیل

آپریٹنگ فلانج آئی ایس او 5211 معیار کے مطابق ہے۔ گیئر فلانج تیتلی والو کو دستی ، نیومیٹک ، یا برقی ایکچوایٹرز کے ساتھ مل کر استعمال کرنے کے لئے ڈیزائن کیا گیا ہے۔

ربڑ والو سیٹ میں اینٹی گرنے ، اینٹی تناؤ ، اور اینٹی اسپرے افعال ہیں۔

صحت سے متعلق مشینی والو ڈسک کم آپریٹنگ ٹارک اور 200 PSI تک موثر مہر کو یقینی بناتی ہے۔ سیال حرکیات کے لئے تیار کردہ والو ڈسک اعلی بہاؤ کی شرح کو حاصل کرسکتی ہے۔

مربوط والو اسٹیم ڈیزائن استعمال کرنا آسان بناتا ہے اور والو ڈسک کی عین مطابق پوزیشننگ فراہم کرتا ہے۔

والو کو ایپوسی کے ساتھ لیپت کیا گیا ہے ، اور ہم نے اسے گردن اور گیئر باکس (اگر قابل اطلاق ہو) کی آسانی سے چکنا کرنے کے لئے "فیول نوزل" ٹائپ چکنائی سے لیس کیا ہے۔

گیئر فلج تیتلی والو گیئر آپریٹنگ میکانزم کے ساتھ کلیمپ ٹائپ تتلی والوز کے فلنگس کے لئے موزوں ہے:

اے این ایس آئی کلاس 150 اسٹیل سلائیڈنگ فلانج: AWWA C207-13 اور ANSI # 150 بولٹ قسم کی وضاحتوں کے ساتھ تعمیل کرتا ہے۔ درخواست پر ساختی یا تنقیدی ایپلی کیشنز کے لئے اسٹیل کے مخصوص درجات فراہم کیے جاسکتے ہیں۔

اے این ایس آئی کلاس 150 سٹینلیس سٹیل سلائیڈ فلانج: اے ٹی ایس ایم گریڈ 304L اور 316L میں دستیاب ہے۔ یہ سلائڈ فلانج اے این ایس آئی # 150 ڈرلنگ کی قسم کی تصریح کے ساتھ تعمیل کرتی ہے۔

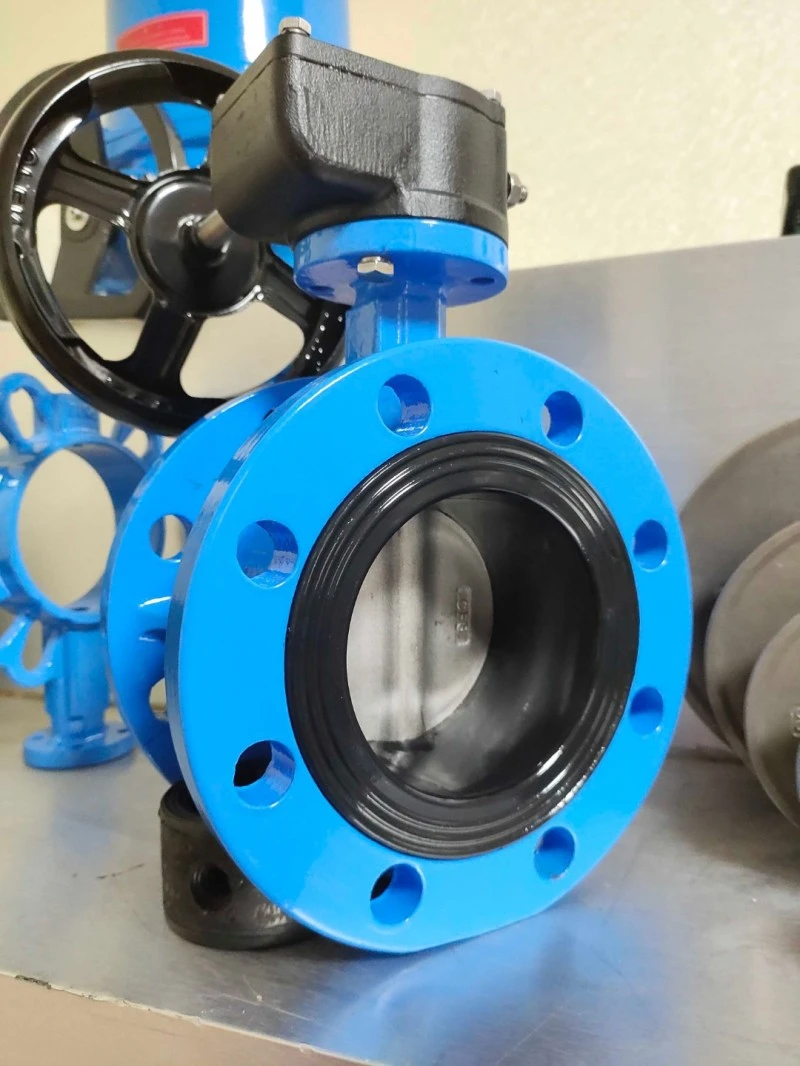

Gear Flange Butterfly Valve

فکشن ：

گئر فلانج تیتلی والو ، جس میں اس کی بنیادی حیثیت ہے ، ائر کنڈیشنگ واٹر سسٹم ، پانی کی فراہمی اور نکاسی آب کے پائپ لائنوں ، اور ایچ وی اے سی گردش کے نظام جیسے سیال کنٹرول کے راستوں کے لئے سامان کی تعمیر کے منظرناموں میں وسیع پیمانے پر استعمال ہوتا ہے۔

ٹربو آپریشن دستی گردش کے ذریعے عین مطابق ایڈجسٹمنٹ اور استحکام حاصل کرتا ہے۔ تیز رفتار ردعمل کے ساتھ ، گیس کے ذریعہ سے چلنے والی نیومیٹک ؛ بجلی کی قسم ریموٹ اور خودکار کارروائیوں کی حمایت کے لئے ایک کنٹرول موٹر کا استعمال کرتی ہے۔

گیئر فلانج تیتلی والو میں ایک معقول ڈھانچہ اور آسان تنصیب ہے ، جو میڈیا کے بہاؤ کو مؤثر طریقے سے کاٹ یا منظم کرسکتی ہے۔ یہ عمارتوں میں مختلف پائپ لائنوں کی محفوظ آپریشن کی ضروریات کو پورا کرسکتا ہے

سائز: گیئر آپریٹنگ میکانزم کے ساتھ ڈبل کلیمپ تتلی والو

جب تک کہ دوسری صورت میں اس کی وضاحت نہ کی جائے ، تمام جہتیں انچ میں ہیں۔

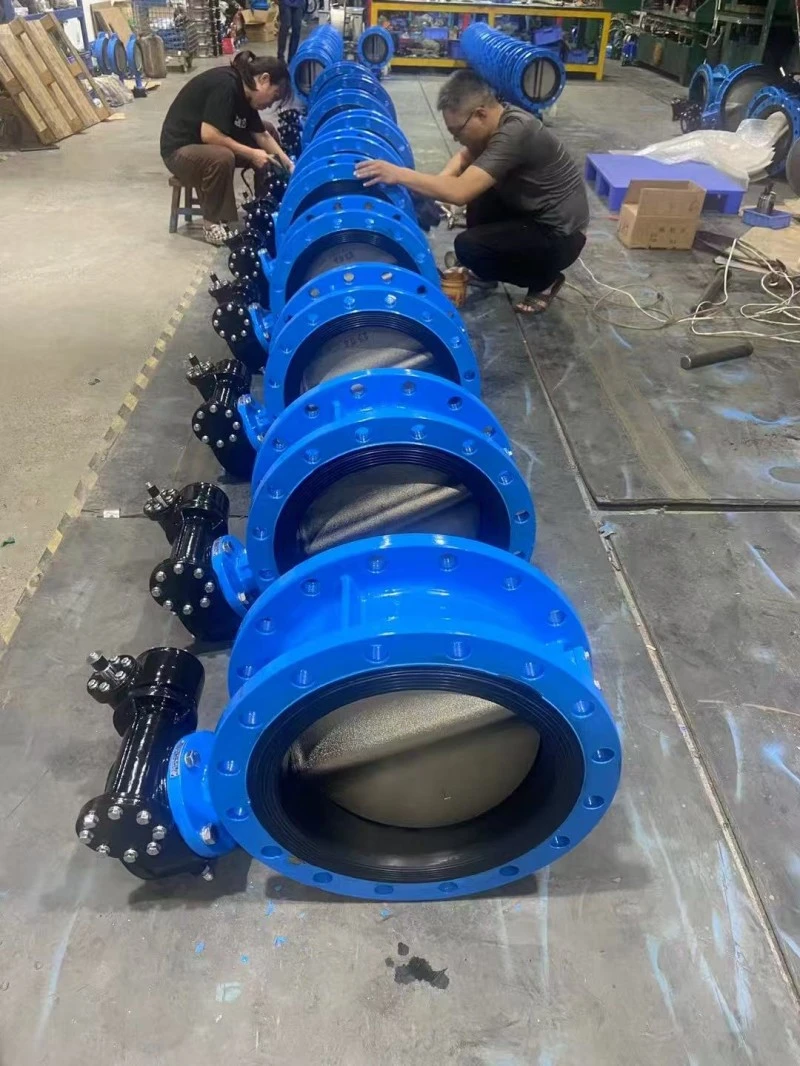

Gear Flange Butterfly Valve
