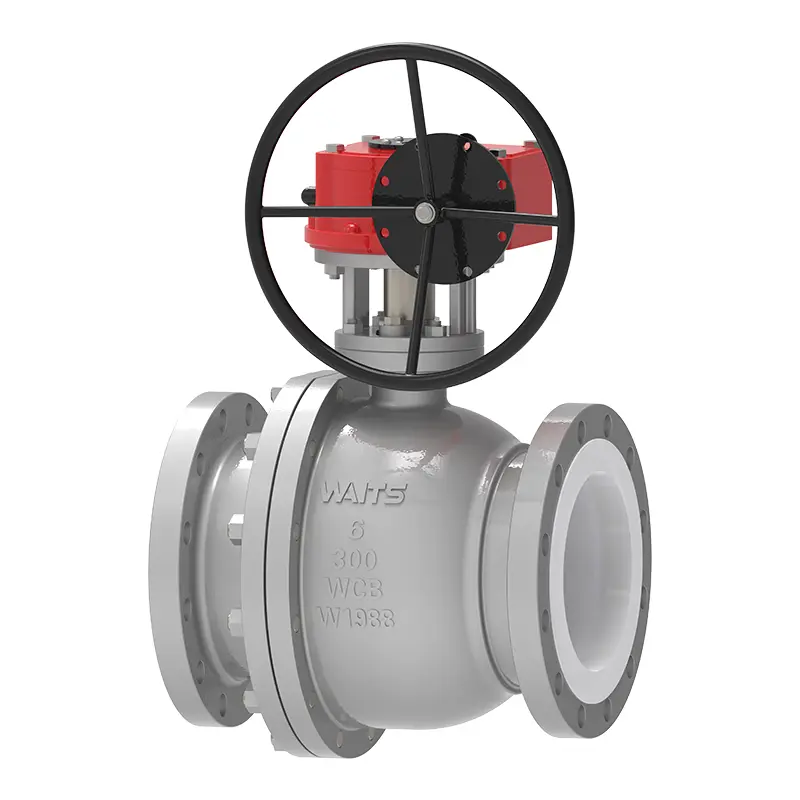

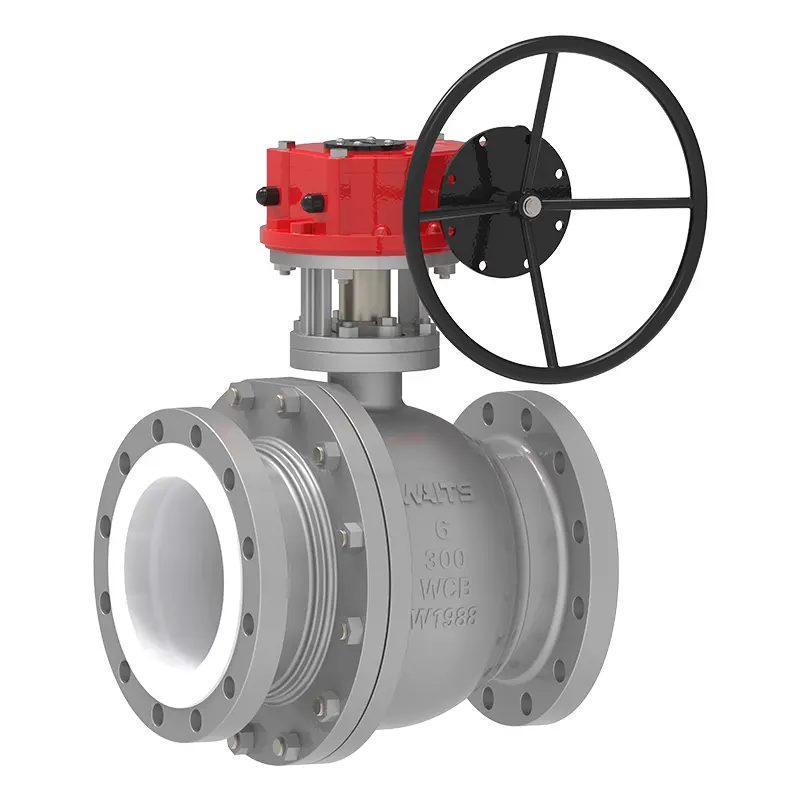

گیئر پی ٹی ایف ای لائن والے بال والو

ویٹس والو چین میں ایک پیشہ ور گیئر پی ٹی ایف ای لائنڈ بال والو سپلائر ہے۔ ہماری مصنوعات میں ٹھوس گیئر ٹرانسمیشن صحت سے متعلق ہے ، پی ٹی ایف ای استر سنکنرن سے مزاحم ہے ، ڈھانچہ پائیدار ہے ، اور سگ ماہی بہت اچھی ہے ، جو سخت صنعتی ماحول میں موثر بہاؤ کنٹرول حاصل کرسکتی ہے! ویٹ ویٹس والو کے بڑے پیمانے پر خریداری خام مال کی قیمت کو کم کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو اعلی کوالٹی گیئر پی ٹی ایف ای لائنڈ بال والو ایک والو ہے جو گیئر میکانزم کے ذریعہ چلتا ہے۔ گیئر ٹرانسمیشن سست اور ٹارک پروردن کو حاصل کرسکتی ہے ، اور اسے آسانی سے ہینڈ وہیل یا ایکچوایٹر کے ذریعہ چلایا جاسکتا ہے۔ یہ خاص طور پر بڑی صلاحیت یا اعلی دباؤ کے مواقع کے لئے موزوں ہے ، جس سے دستی بال والوز کے مقابلے میں زیادہ افرادی قوت کی بچت ہوتی ہے اور ریموٹ کنٹرول میں سہولت ہوتی ہے۔ بال اور والو نشست عام طور پر دھات یا غیر دھاتی مواد (جیسے پی ٹی ایف ای ، دھات کی سخت مہر) کے ساتھ سیل کردی جاتی ہے ، جس میں قابل اعتماد سگ ماہی ، کم بہاؤ مزاحمت اور تیز رفتار کھلنے/بندش کے ساتھ۔ یہ کیمیکل ، دواسازی ، خوراک اور ماحولیاتی تحفظ جیسی صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

گیئر پی ٹی ایف ای لائنڈ بال والو میں مثبت بندش کو حاصل کرنے کے ل straight سیدھے تھرو فلو چینل ہوتا ہے جبکہ دباؤ ڈراپ اور سیال کی ہنگامہ خیزی کو کم سے کم کرتے ہیں۔ چونکہ گیند تنوں سے آزاد ہے ، لہذا یہ بند پوزیشن میں والو محور کے ساتھ آزادانہ طور پر حرکت کرسکتا ہے ، لیکن تنے کے نسبت گھوم نہیں سکتا ہے۔ جب بند حالت میں گیند پر لائن پریشر کا اطلاق ہوتا ہے تو ، گیند بہاو والی نشست سے رابطے کو برقرار رکھنے کے لئے قدرے نیچے کی طرف بڑھ جاتی ہے ، اس طرح بنیادی مہر حاصل ہوتا ہے۔

قطار کی سمت کے پرواہ کیے بغیر عام طور پر لائن والے بال والوز انسٹال کیے جاتے ہیں اور ان کے آئی ایس او بڑھتے ہوئے پیڈ کی وجہ سے خودکار پیداوار کے ل well مناسب ہیں۔

خصوصیات:

1. کم اخراج اسٹیم مہر

پہلے سے کمپریسڈ ٹھوس پی ٹی ایف ای پیکنگ کی انگوٹھی اور ایڈجسٹ پیکنگ گلینڈ کی بدولت کم اخراج حاصل کیا جاتا ہے۔ چونکہ گیند بند پوزیشن میں تنوں سے آزادانہ طور پر منتقل ہوسکتی ہے ، لہذا اسٹیم مہر پر دباؤ سے متاثرہ ضمنی بوجھ ختم کردیئے جاتے ہیں ، جو ہزاروں چکروں کے بعد بھی عمدہ اسٹیم سیلنگ فراہم کرتے ہیں۔

2. بلو آؤٹ پروف اسٹیم

گیئر پی ٹی ایف ای لائن والے بال والو میں ایک موثر اسٹیم ڈیزائن ہے جو اڑا نہیں دیتا ہے۔

3. اینٹی اسٹیٹک ڈیوائس

اسٹیم اور جسم کے مابین اینٹی اسٹیٹک کنکشن اسپرنگس کے ذریعہ حاصل کیا جاتا ہے۔

4. خود معاوضہ دینے والی والو سیٹ

والو سیٹ کو کم سے کم یا کم دباؤ سے قطع نظر ، کم سے کم آپریٹنگ ٹارک کے ساتھ ہمیشہ قابل اعتماد سگ ماہی فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔

5. استر

خالص پی ایف اے استر ، والو کے اندر لنگر انداز ، ویکیوم ایپلی کیشنز کے لئے موزوں ہے۔

نفاذ کے معیارات-گیئر پی ٹی ایف ای لائن والے بال والو
ڈیزائن کے معیارات	6 ڈی/فائر فائر 608 ، BS5351
flange معیار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
کنکشن کے طریقے	آر ایف
جانچ اور قبولیت	فائر 598 ، EN12266
ساختی لمبائی	API6D/ASME B16.10/EN558
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	/
کم رساو معیارات	آئی ایس او 15848-1 ، API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175
ایپلیکیشن گیئر پی ٹی ایف ای لائن والے بال والو
سائز	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
دباؤ کی حد	pn11 ~ pn40 (1.6 ~ 4.6 ~ 4.0p)
درجہ حرارت کی حد	PTFE-20 ° C ~+180 ° C.
درخواست کی حد	تیزاب اور الکالی حل نقل و حمل ، کیمیائی ری ایکٹر کنٹرول ، سیوریج/گندے پانی کا علاج ، دواسازی ، سمندری پانی ، وغیرہ۔
ڈرائیو موڈ	کیڑا
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، PTFE- لائن کاسٹنگز: ڈی اے 216 ڈبلیو سی بی ، سی ایف 3 ، سی ایف 8 ، سی ایف 3 ایم ، سی ایف 8 ایم ، 4 اے ، 5 اے ، سی 95800 ، ایل سی بی ، ایل سی سی ، ایل سی 2 ، پی ٹی ایف ای لائن
سگ ماہی کی سطح	ptfe
والو اسٹیم	AA182-F6A-F304-F316-F51 17-4PH/XM-19 ...
بال	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، PTFE- لائن
چھڑی	ایسبیسٹوس گریفائٹ ، لچکدار گریفائٹ ، پولی ٹیٹرافلووروتھیلین ، آئرن پر مبنی مصر دات

مصنوعات کی بحالی کے نوٹ

1. خشک پیسنے اور پہننے سے بچنے کے لئے کیڑے کے گیئر (لتیم پر مبنی چکنائی کا استعمال کریں) کو باقاعدگی سے چکنا کریں۔

2. ٹرانسمیشن کے اجزاء کو نقصان پہنچانے والے اثر بوجھ سے بچنے کے لئے آپریشن کے دوران ہینڈ وہیل کو آہستہ آہستہ تیار کریں۔

3. اوور درجہ حرارت اور زیادہ دباؤ آپریشن ممنوع ہے (فلوروپلاسٹک اعلی درجہ حرارت پر خرابی کا شکار ہے)۔

4. شٹ ڈاؤن کی بحالی کے دوران نقصان کے لئے استر (جیسے بلبلوں یا دراڑیں) کو متاثر کریں اور اسے فوری طور پر تبدیل کریں۔

مصنوعات کے فوائد

1. لابر کی بچت اور موثر

گیئر رفتار کو کم کرتا ہے اور ٹارک کو بڑھاتا ہے ، جس سے بڑے قطر کے والوز کے لئے آپریٹنگ فورس کو نمایاں طور پر کم کیا جاتا ہے۔

2. کنٹرول کنٹرول

ہینڈ وہیل کو افتتاحی ایڈجسٹمنٹ (جیسے ، فلو ریگولیشن) کے لئے متعدد گردشوں کی ضرورت ہوتی ہے ، جو منظرنامے کے لئے موزوں ہے جس میں عین مطابق کنٹرول کی ضرورت ہوتی ہے۔

3. قابل عمل ڈھانچہ

ٹرانسمیشن کے اجزاء دھات کے مواد (جیسے تانبے کے مصر دات گیئرز اور سٹینلیس سٹیل شافٹ) سے بنے ہیں ، جو مزاحم ہیں اور طویل خدمت کی زندگی رکھتے ہیں۔
