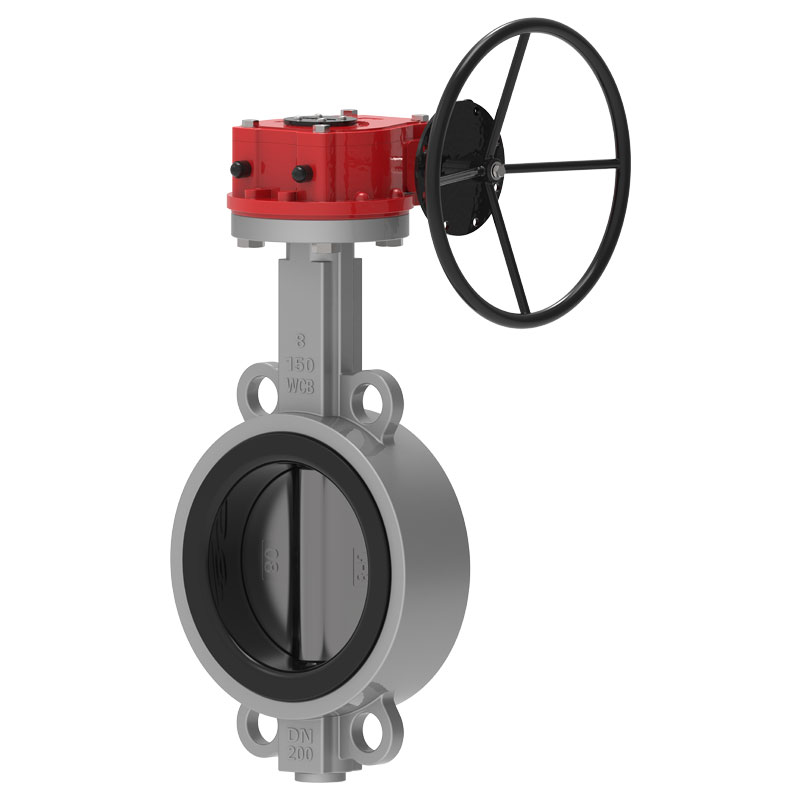

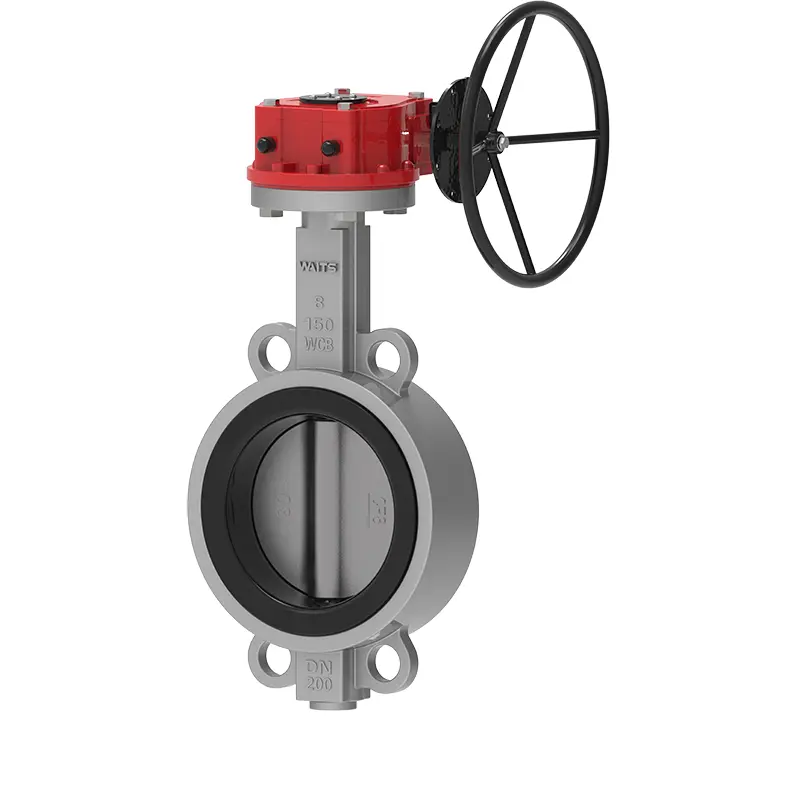

نرم بیٹھے ہوئے وفر تتلی والو

ویٹس ایک بہت بڑا والو مینوفیکچرر اور سپلائر ہے جو آپ کو نرم بیٹھے ہوئے وفر تتلی والو فراہم کرسکتا ہے۔ یہ والو ربڑ کی والو سیٹ کا استعمال کرتا ہے ، ترجیحی طور پر قدرتی اعلی معیار کے ربڑ ، جو فوڈ گریڈ کی سند تک پہنچ سکتا ہے۔ نیوزی لینڈ کے دودھ کے ماخذ فیکٹری اور اسرائیل ڈیسیلینیشن پلانٹ میں اس کا عمدہ اطلاق ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ڈیزائن اور پروڈکشن کے دوران نرم بیٹھے ہوئے وفر تتلی والو کے مندرجہ ذیل ڈیزائن ہیں ، اور کارکردگی کے لحاظ سے بہتر بنایا گیا ہے:
1 اعلی لچکدار والو سیٹ ربڑ
ای پی ڈی ایم والو سیٹ کا ربڑ کا مواد 50 ٪ ہے ، اور بغیر کسی رساو کے تخروپن کھولنے اور بند کرنے میں 10،000 سے زیادہ بار اس کا تجربہ کیا گیا ہے۔
ایک سختی/ڈگری 72 ± 3،200 ٪ ٹینسائل تناؤ/MPA≥6 ، ٹینسائل طاقت MPA≥15 ، وقفے/٪ ≥350 پر لمبائی ، وقفے/٪ ≦ 10 پر مستقل اخترتی ، آنسو کی طاقت/KN.M-1≥35 ، کمپریشن مستقل خرابی (70 ℃*22 ایچ ، کمپریشن ریٹ 25 ٪)/20۔
تنگ کنارے والی والو سیٹ کے مقابلے میں ، وسیع کنارے والی والو سیٹ میں پائپ لائن فلانج کے ساتھ رابطہ کی ایک وسیع سطح ہوتی ہے ، جس کا قطر تقریبا 20 ملی میٹر ہے ، اور انسٹالیشن سیل کرنے کی بہتر کارکردگی ہے۔
2-تتلی کی پلیٹ اور والو شافٹ بغیر پنوں کے جڑے ہوئے ہیں ، جو پنوں کو انسٹال کرنے کی وجہ سے رساو اور سنکنرن سے مکمل طور پر بچ سکتے ہیں۔ والو شافٹ کو جدا کرنا آسان ہے ، جو والو سیٹ کی جگہ لینے کے لئے آسان ہے۔
3-والو باڈی اینٹی اڑن والے آلے سے لیس ہے ، جو پائپ لائن میں استعمال کرنے کے لئے بہتر اور محفوظ ہے۔

عمل درآمد کے معیارات

ڈیزائن کا معیار	API 609 ، EN 593 ، BS5155 ، GOST
معیاری معیاری	نفاذ کے معیارات ANSI B16.1 CL. 125LB اور B16.5 CL. 150lb 2501 pn6/pn10/pn16/، EN 1092 PN6 ، PN10 اور PN16 بطور 2129 ٹیبل ڈی اور ای بی ایس 10 ٹیبل ڈی اور ای ایم ایس ایس ایس پی 44 سی ایل۔ 150lb AWWA C207 150LB آئی ایس او 2531 PN6 ، PN10 اور PN16 آئی ایس او 7005 PN6 ، PN10 اور PN16
معائنہ اور ٹیسٹ	API 598 ، ISO 5208 ، EN 12266-1 ، GOST
آمنے سامنے	API 609 ، EN 558 ، ISO 5752 ، MSS SP 67 ، DIN 3202
ٹاپ فلانج	آئی ایس او 5211

درخواست

آپریٹنگ درجہ حرارت	-45 ℃ ~ 150 ℃
سائز	2 "-80" ، DN50-DN2000
ورکنگ پریشر / سی ڈبلیو پی	16 بار 10 بار
شیل	24 بار 15 بار
مہر	18 بار 10 بار
ایئر ٹیسٹ	6 بار 6 بار
آپریٹنگ ماحول	گٹی اور بلج سسٹم کیمیکل پروسیسنگ صاف کرنے والے پودے ، سوراخ کرنے والی رگیں ، پینے کا پانی خشک پاؤڈر ، کھانا اور مشروبات ، گیس پلانٹ HAVC کان کنی کی صنعت ، کاغذی صنعت ، ریت ہینڈلنگ ، سمندری پانی ، شوگر انڈسٹری تھرمو تکنیکی پانی کے علاج کے گندے پانی
آپریٹر	لیور ، گیئر ، بجلی ، نیومیٹک ، وغیرہ۔
جسمانی مواد	کاسٹ آئرن ، ڈکٹائل آئرن ، کاربن اسٹیل ، سٹینلیس سٹیل ، ال برونز ، وغیرہ۔
ڈسک	کاسٹ آئرن ڈکٹائل آئرن کاربن اسٹیل سٹینلیس سٹیل ال برونز
خلیہ	2CR13 F304 F316 F51 F53 Monel K500
سیٹ	بونا این بی آر ای پی ڈی ایم وٹون پی ٹی ایف ای ہیپ ڈی ایم نیپرین ہائپالون قدرتی ربڑ

کارکردگی کی خصوصیات

1. نرم بیٹھے ہوئے ویفر تتلی والو سائز میں چھوٹا ، وزن میں روشنی ، جدا کرنے اور مرمت کرنے میں آسان ہے۔
2. ساخت آسان اور کمپیکٹ ہے ، جس میں آپریٹنگ افتتاحی اور بند ہونے کی رفتار 90 ہے۔
3. کام کرنے والا ٹارک چھوٹا ، مزدور بچانے اور روشنی ہے۔
4. سیل کرنے کی کارکردگی کے لحاظ سے ، گیس ٹیسٹ کا رساو صفر ہے ، جس کی بہت ضمانت ہے۔
5. مختلف جزو کے مواد کو منتخب اور مختلف میڈیا پر لاگو کیا جاسکتا ہے۔
6. بہاؤ کی خصوصیات لکیری ہوتی ہیں ، اور ایڈجسٹمنٹ کی کارکردگی اچھی ہے۔
7. افتتاحی اور اختتامی ٹیسٹوں کی تعداد دسیوں ہزاروں بار تک پہنچ سکتی ہے ، اور خدمت کی زندگی لمبی ہے۔

Soft Seated Wafer Butterfly Valve
