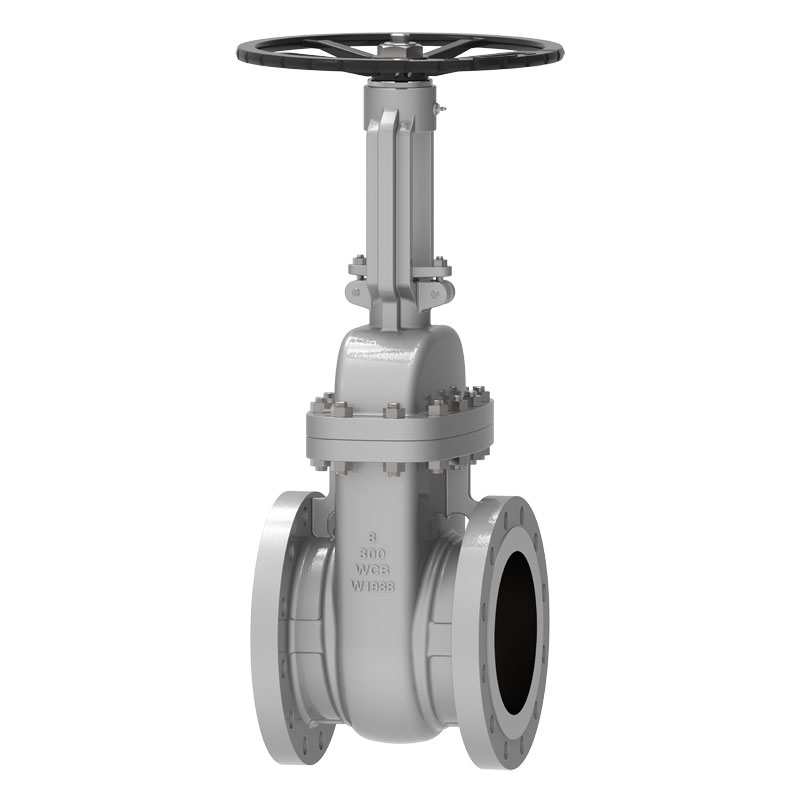

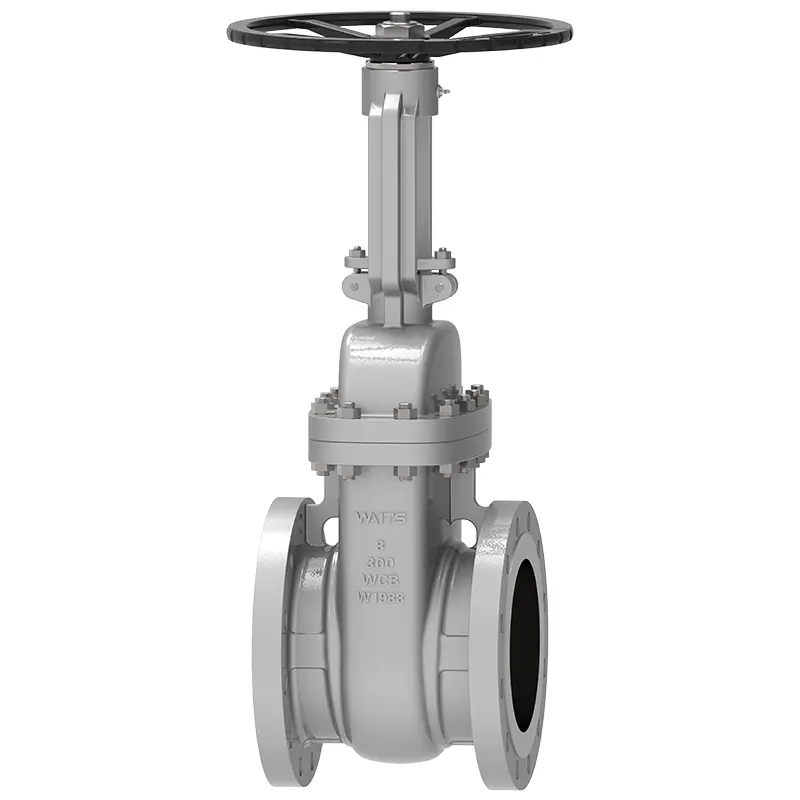

Wedge Gate Valve

ایک بڑے ویج گیٹ والو مینوفیکچرر اور مربوط سپلائر کے طور پر، ویٹس پہلی بار 1994 میں امریکہ میں قائم ہوئی اور 2008 میں چین میں ایک شاخ قائم کی۔ اس کے دو پیداواری اڈے وینزو اور تیانجن میں ہیں، جن میں سے وینزو کا عالمی ہیڈکوارٹر ہے۔ ویج گیٹ والو میں سگ ماہی کی اچھی کارکردگی اور آسان آپریشن ہے، اور صنعتی پائپ لائن سسٹم میں بڑے پیمانے پر استعمال ہوتا ہے۔ اس کا منفرد ڈیزائن لباس مزاحم اور طویل سروس لائف کے ساتھ میڈیا کے بہاؤ کو مؤثر طریقے سے کنٹرول کر سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویج گیٹ والو ایک اعلیٰ معیار کا صنعتی والو ہے۔ مناسب قیمت، اعلی قیمت کی کارکردگی، آپ کے اخراجات کو بچا سکتی ہے۔ بہترین معیار، بہترین سگ ماہی اور لباس مزاحمت، ایک طویل وقت کے لئے stably چل سکتا ہے. یہ جنوب مشرقی ایشیا/شمالی امریکہ/یورپ میں مختلف صنعتی پائپ لائن سسٹمز میں وسیع پیمانے پر استعمال ہوتا ہے، اور پیٹرولیم، کیمیائی صنعت، پانی کے تحفظ وغیرہ کے شعبوں میں اسے بہت پسند کیا جاتا ہے۔ یہ ایک قابل اعتماد پائپ لائن بہاؤ کنٹرول کا سامان ہے۔

نفاذ کے معیارات

ڈیزائن کے معیارات	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
فلینج کے معیارات	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
کنکشن کے طریقے	آر ایف، آر ٹی جے، بی ڈبلیو
جانچ اور قبولیت	API598, API6D, DIN 3230, EN 12569
ساختی لمبائی	ASME B16.10, DIN3202, EN 558-1
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	API607، API6FA
کم رساو کے معیارات	ISO 15848-1, API 622
مخالف سنکنرن ڈیزائن	NACE MR 0103، NACE MR 0175

درخواست

سائز	NPS 2″ ~ NPS 48″ DN50 ~ DN1200
دباؤ کی حد	CL150~ CL2500 PN10~ PN420
درجہ حرارت کی حد	；-40°C ~ +600°C
درخواست کی حد	Tap water, sewage, construction, petroleum, chemical industry, food, medicine, textile, electricity, shipbuilding, metallurgy, energy system, etc.
ڈرائیو موڈ	ٹربائن، نیومیٹک، برقی
Valve body/valve cover	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), الائے 20, Monel...
والو پلیٹ / والو سیٹ	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
والو تنا	F6A F304 F316 F51 F53 Monel K500
والو اسٹیم نٹ	تانبے کا کھوٹ
پیکنگ	لچکدار گریفائٹ، گریفائٹ ایسبیسٹس پیکنگ، پولیٹیٹرا فلوروتھیلین...

کارکردگی کی خصوصیات

1. گیٹ کی دو سگ ماہی سطحیں ہیں۔ سب سے عام استعمال یہ ہے کہ گیٹ کی دو سگ ماہی سطحیں ایک پچر کی شکل بناتی ہیں۔ پچر کا زاویہ والو پیرامیٹرز کے ساتھ مختلف ہوتا ہے اور عام طور پر 5° ہوتا ہے۔
2. The sealing principle of the wedge gate valve is to achieve sealing by the close combination of the two sealing surfaces on the wedge gate and the two sealing surfaces on the valve body when they are wedged.
3. ویج گیٹ والو کو ایک بڑھتے ہوئے اسٹیم گیٹ والو (اٹھانے والے اسٹیم گیٹ والو) اور چھپے ہوئے اسٹیم گیٹ والو (گھومنے والے اسٹیم گیٹ والو) میں ان مختلف طریقوں کے مطابق تقسیم کیا جاسکتا ہے جن میں والو اسٹیم گیٹ کو کھولنے اور بند کرنے کے لیے چلاتا ہے۔ .
4. ویج گیٹ والو کو مختلف گیٹ ڈھانچے کی شکلوں کے مطابق ایک لچکدار گیٹ والو اور ایک سخت گیٹ والو میں تقسیم کیا جا سکتا ہے۔
5. والو باڈی کو کاسٹ کیا جاتا ہے، والو باڈی اور والو کور بولٹ کے ذریعے جڑے ہوتے ہیں، اور درمیانی فلینج کو سمیٹنے والی گسکیٹ سے بند کر دیا جاتا ہے۔ جب صارفین کی خصوصی ضروریات ہوں تو دھاتی انگوٹھیاں بھی کنکشن کے لیے استعمال کی جا سکتی ہیں۔
6. چینل ہموار ہے اور بہاؤ گتانک چھوٹا ہے۔ سگ ماہی کی سطح درمیانے درجے کے ذریعہ کم مٹتی اور مٹ جاتی ہے۔
7. سگ ماہی کی سطح مصر دات اسٹیل یا سخت کھوٹ سے بنی ہے، جس میں پہننے کی اچھی مزاحمت اور رگڑنے کی مزاحمت ہوتی ہے۔
8. لچکدار گریفائٹ فلر استعمال کیا جاتا ہے، سگ ماہی قابل اعتماد ہے، اور آپریشن ہلکا اور لچکدار ہے.
9. درمیانے بہاؤ کی سمت محدود نہیں ہے، کوئی خلل نہیں ہے، اور دباؤ کم نہیں ہوا ہے۔
10. شکل سادہ ہے، ساخت کی لمبائی مختصر ہے، مینوفیکچرنگ کا عمل اچھا ہے، اور درخواست کی حد وسیع ہے۔
