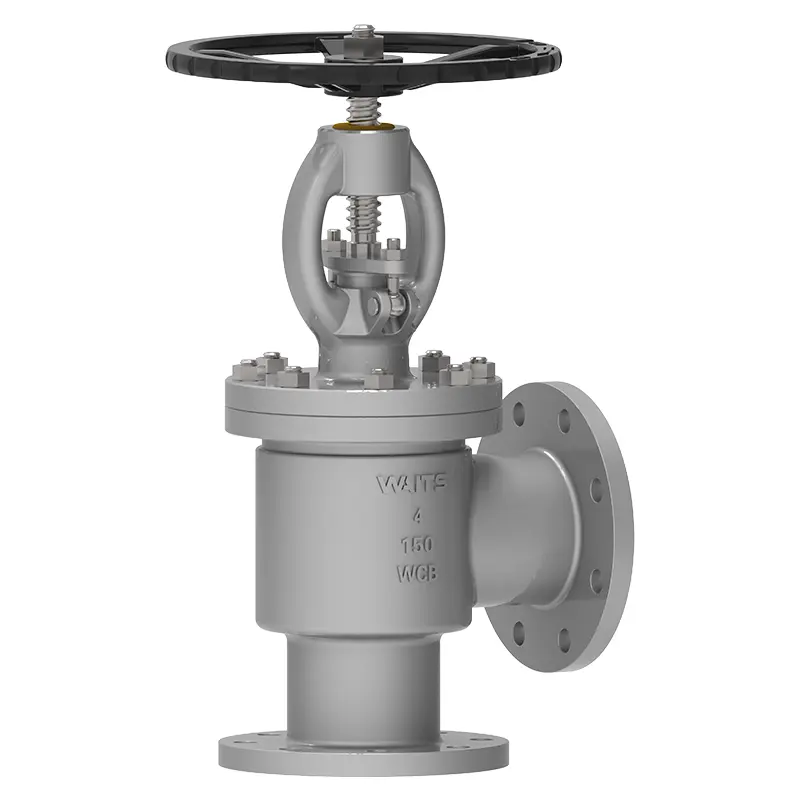

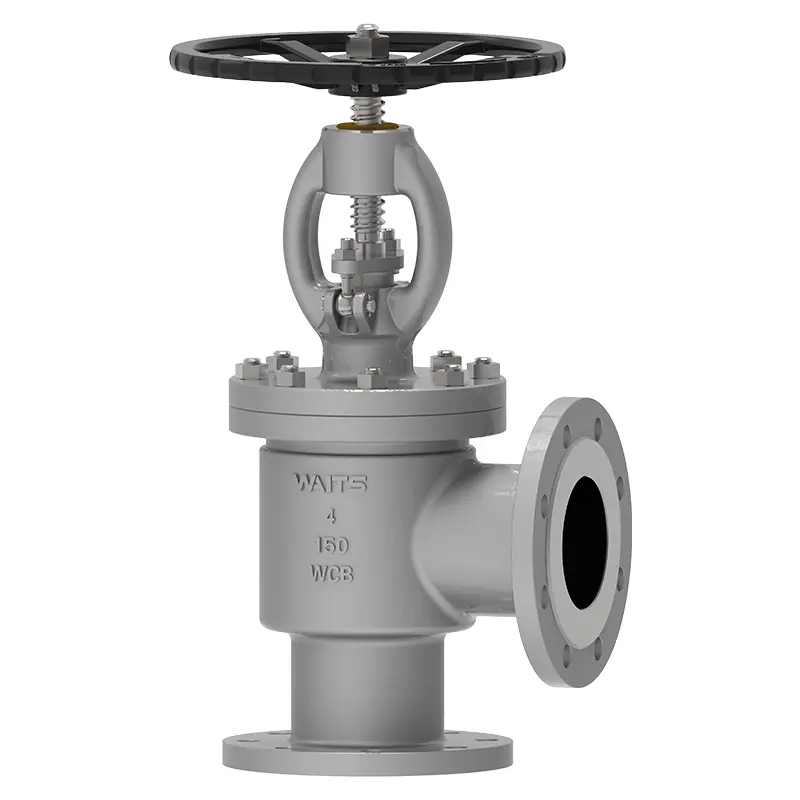

زاویہ گلوب والو

جب آپ کو ایک انوکھا 90 ڈگری فلو چینل پائپنگ سسٹم کا سامنا کرنا پڑتا ہے تو ، آپ کو ویٹس والو ہائی کوالٹی اینگل گلوب والو کے بارے میں سوچنا چاہئے ، جس میں ایپلی کیشنز کی ایک وسیع رینج ہوتی ہے۔ ہم جگہ کو بچانے اور پائپ لائن روٹنگ کو آسان بنانے کے لئے خاص طور پر ایک کمپیکٹ ڈیزائن استعمال کرتے ہیں۔ جب آپ کو ایک چھوٹی سی جگہ یا محدود تنصیب کا سامنا کرنا پڑتا ہے تو ، آپ اس والو کو استعمال کرسکتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو اینگل گلوب والو والو ڈسک کو بڑھانے یا کم کرنے کے لئے والو اسٹیم کو گھوماتے ہوئے سیال میڈیا کے بہاؤ کو کنٹرول کرسکتا ہے۔ اس کا 90 ڈگری دائیں زاویہ فلو چینل ڈیزائن روایتی براہ راست موجودہ والو ڈھانچے کو توڑتا ہے ، جس سے مائع مزاحمت اور توانائی کی کھپت کو مؤثر طریقے سے کم کیا جاتا ہے۔ محدود تنصیب کی جگہ کے ساتھ پیچیدہ ایپلی کیشنز میں ، اس کے کمپیکٹ ڈیزائن کے واضح فوائد ہیں ، انجینئروں کو بہت پریشانی اور اس سلسلے میں وقت کے ضائع کو کم کرنا ہے۔

اینگل گلوب والو ایک اسٹاپ والو ڈیزائن ہے جس میں ایک دوسرے کے لئے inlet اور آؤٹ لیٹ کھڑا ہوتا ہے۔ بند ہونے والے ٹکڑے کو والو سیٹ کی سطح سے باہر اور باہر منتقل کرنے کے لئے یہ لکیری حرکت کا استعمال کرتا ہے۔ زاویہ والوز عام طور پر بوائلر فیڈ واٹر اور ہیٹر ڈرین خدمات کے ساتھ ساتھ محدود جگہ کے ساتھ پائپ لائن والوز کے لئے بھی استعمال ہوتے ہیں۔ والو کو کہنی کے طور پر بھی استعمال کیا جاسکتا ہے۔ والو کیج کی قسم ، یا توسیع شدہ آؤٹ لیٹ کنکشن ، ایک پابندی والی والو ٹرم یا آؤٹ لیٹ لائنر کے ساتھ ہوسکتا ہے تاکہ سنکنرن ، چمکتا یا کاویٹیشن نقصان کو کم کیا جاسکے۔

عمل درآمد کے معیارات زاویہ گلوب والو
Design Standards	API6D BS1873 ، DIN 3356 ، EN 13709
flange معیار	ASME B16.5 ، ASME B16.47-A/B ، 1092-1/2 میں
کنکشن	آر ایف ، آر ٹی جے
ٹیسٹ قبولیت	فائر 598 EN12266
ساخت کی لمبائی	ASME B16.10/EN 558/DIN3203 ،
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر ٹیسٹ	API607 ، API6FA
کم رساو کا معیار	API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175

ایپلیکیشن زاویہ گلوب والوز
سائز	dn15 ~ dn300 （nps½ "~ 12"）
دباؤ کی حد	pn16 ~ pn160 （class150 ~ 900）
درجہ حرارت کی حد	-29 ℃～+570 ℃
درخواست	ایسڈ/الکالی مائع ، مائع قدرتی گیس ، ہائی واسکاسیٹی آئل ، زیر زمین پائپ لائن نیٹ ورک ، سامان انضمام ماڈیول ، وغیرہ۔
ڈرائیو موڈ	ہینڈ وہیل ، بیول گیئر ، الیکٹرک ، نیومیٹک ، وغیرہ۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، کاسٹنگز: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	جسم ، جسم کو صاف ستھرا لوہے پر مبنی مصر دات ، سخت بنیاد پر کھوٹ کلڈنگ
والو اسٹیم	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
والو اسٹیم نٹ	تانبے کا مصر
چھڑی	لچکدار گریفائٹ ، گریفائٹ ایسبیسٹوس پیکنگ ، پولی ٹیٹرافلووروتھیلین ...

کارکردگی کی خصوصیات

کھاد کی صنعت میں ، یوریا اور امونیا کی تیاری میں والو چیلنجز سنکنرن میڈیا ، کرسٹاللائزیشن اور ہائی پریشر ہیں۔ ویٹس والو نے زاویہ گلوب والوز تیار کیا ، جس کے مندرجہ ذیل فوائد ہیں:

کم پریشر ڈراپ ، کم کرسٹاللائزیشن

کوئی مردہ زاویہ نہیں ، سنکنرن کو روکیں

ایک ٹکڑا والو پلیٹ اور والو اسٹیم ، والو پلیٹ اور والو اسٹیم کے درمیان مردہ زاویہ کو روکیں

آل اسٹیلائٹ کھوٹ والو پلیٹ کی سطح ، لباس کو کم کریں

بولٹڈ والو کا احاطہ ، کلاس A سگ ماہی والو باڈی والو کور اور والو باڈی والو باڈی فلاج گاسکیٹ

کم اخراج والو اسٹیم پیکنگ

ایلومینیم/کانسی کے پرزے نہیں

جسم ، جسم کو کلاڈنگ لوہے پر مبنی مصر دات ، سخت بنیاد پر کھوٹ کلڈنگ

زاویہ گلوب والوز کو تیزاب/الکلی مائع ، مائع قدرتی گیس ، ہائی واسکاسیٹی آئل ، زیرزمین پائپ لائن نیٹ ورک ، آلات انضمام ماڈیول ، وغیرہ کے لئے استعمال کیا جاسکتا ہے۔

آپ اسے ہینڈ وہیل ، بیول گیئر ، الیکٹرک ، نیومیٹک وغیرہ کے ذریعہ چلا سکتے ہیں۔
