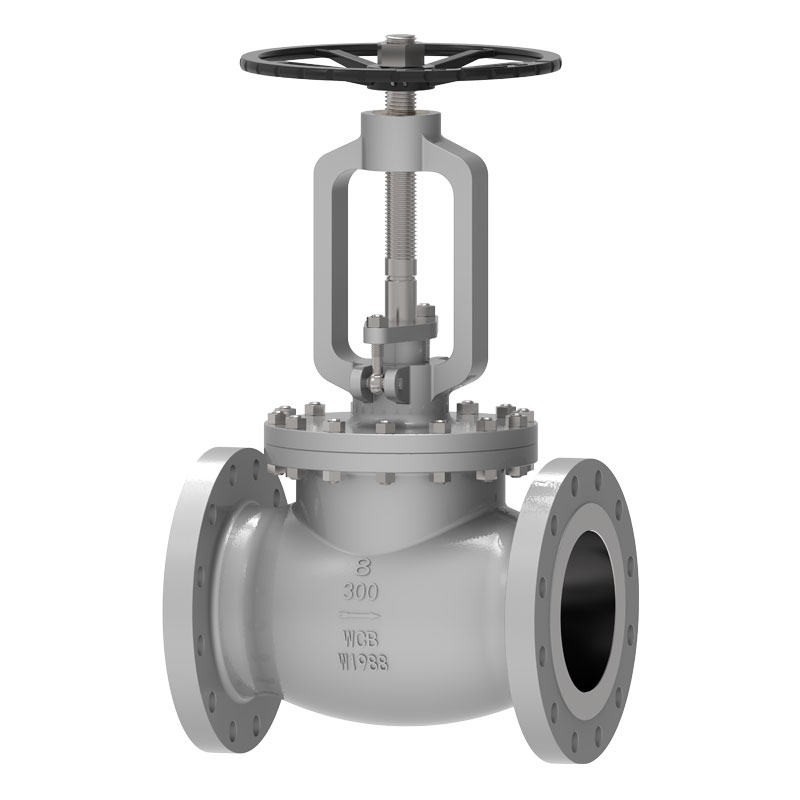

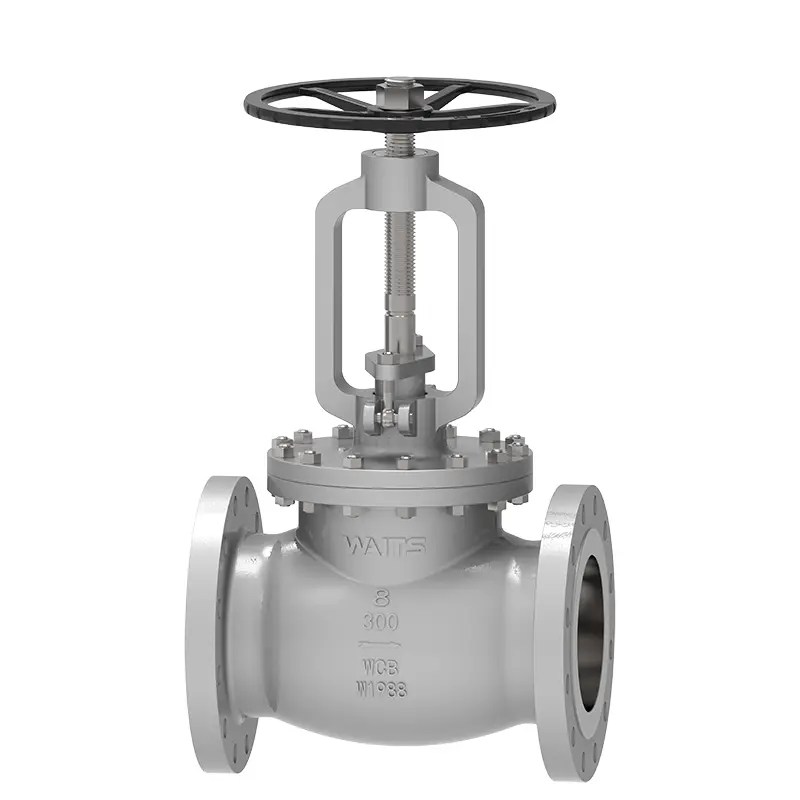

کاسٹ اسٹیل گلوب والو

ویٹس کاسٹ اسٹیل گلوب والو مناسب قیمت، بہترین معیار اور اعلیٰ قیمت کی کارکردگی کا حامل ہے۔ ہم 1994 میں ریاستہائے متحدہ میں قائم ہوئے اور 2008 میں چین میں ایک شاخ قائم کی۔ ہمارے دو پیداواری اڈے وینزو اور تیانجن میں ہیں۔ کاسٹ اسٹیل گلوب والو سیالوں کو درست طریقے سے کنٹرول کر سکتا ہے اور پائپ لائن سیال کنٹرول کے لیے ایک اعلیٰ معیار کا انتخاب ہے۔ یہ بین الاقوامی مارکیٹ کی طرف سے خاص طور پر یورپ، امریکہ، مشرق وسطیٰ اور دیگر خطوں میں بہت پسند کیا جاتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

بولٹڈ بونٹ کاسٹ اسٹیل گلوب والو ایک اسٹاپ والو ہے جس میں بولڈ باڈی اور کور ہوتا ہے، اور ایک گسکیٹ یا آکٹاگونل سگ ماہی کی انگوٹھی کو سیل کے طور پر وسط میں نصب کیا جاتا ہے۔ مختلف تنصیب کی پوزیشنوں کے مطابق، گلوب والو کو سٹریٹ تھرو گلوب والو (ٹی ٹائپ گلوب والو) اور ڈائریکٹ فلو گلوب والو (Y-type گلوب والو) میں تقسیم کیا جا سکتا ہے۔ چونکہ والو اسٹیم میں نسبتاً مختصر افتتاحی یا بند ہونے والا اسٹروک ہوتا ہے اور اس کا ایک بہت ہی قابل اعتماد کٹ آف فنکشن ہوتا ہے، اور چونکہ والو سیٹ کھولنے کی تبدیلی والو ڈسک کے اسٹروک کے متناسب ہوتی ہے، اس لیے یہ بہاؤ کو منظم کرنے کے لیے بہت موزوں ہے۔ اس کا استعمال سیال پائپ لائنوں کو کاٹنے، ریگولیٹ کرنے اور گلا گھونٹنے کے لیے کیا جا سکتا ہے جیسے کہ نل کا پانی، سیوریج، تعمیر، خوراک، بجلی، ادویات، دھات کاری، ٹیکسٹائل، توانائی وغیرہ۔ گلوب والو عام طور پر فلینج کنکشن یا ویلڈنگ کے ذریعے پائپ لائن سے منسلک ہوتا ہے۔ کنکشن اختیاری ڈرائیو ڈیوائسز ہیں: ہینڈ وہیل، بیول گیئر، الیکٹرک، نیومیٹک وغیرہ۔

نفاذ کے معیارات

ڈیزائن کے معیارات	ASME B16.34, BS 1873, EN558-1
فلینج کے معیارات	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
کنکشن کے طریقے	آر ایف، آر ٹی جے، بی ڈبلیو
جانچ اور قبولیت	API598، DIN3230
ساختی لمبائی	ASME B16.10, DIN3202, EN1092-1
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	API607، API6FA
کم رساو کے معیارات	ISO 15848-1, API 622
مخالف سنکنرن ڈیزائن	NACE MR 0103، NACE MR 0175

درخواست

سائز	NPS 2″ ~ NPS 24″ DN50 ~ DN600
دباؤ کی حد	CL150~CL1500 PN10 ~ PN260
درجہ حرارت کی حد	；-196°C ~ +600°C
درخواست کی حد	نل کا پانی، سیوریج، تعمیرات، پٹرولیم، کیمیائی صنعت، خوراک، ادویات، ٹیکسٹائل، بجلی، جہاز سازی، دھات کاری، توانائی کا نظام، وغیرہ۔
ڈرائیو موڈ	ہینڈ وہیل، بیول گیئر، الیکٹرک، نیومیٹک وغیرہ۔
والو باڈی / والو کور	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), الائے 20, Monel...
سگ ماہی کی سطح	باڈی، باڈی کلڈیڈنگ آئرن پر مبنی کھوٹ، کلڈیڈنگ ہارڈ بیسڈ الائے
والو تنا	F6A F304 F316 F51 F53 Monel K500
والو اسٹیم نٹ	تانبے کا کھوٹ
پیکنگ	لچکدار گریفائٹ، گریفائٹ ایسبیسٹس پیکنگ، پولیٹیٹرا فلوروتھیلین...

کارکردگی کی خصوصیات

1. کاسٹ اسٹیل گلوب والو والو ڈسک سیلنگ کی سطح بنانے کے لیے والو اسٹیم پریشر پر انحصار کرتا ہے اور درمیانے درجے کے بہاؤ کو روکنے کے لیے والو سیٹ سیلنگ سطح کو قریب سے فٹ کرتا ہے۔ یہ F جبری سگ ماہی والو سے تعلق رکھتا ہے۔
2. گلوب والو کی میڈیا بہاؤ کی سمت "لو ان اور ہائی آؤٹ" اور "ہائی ان اور لو آؤٹ" ہے۔ میڈیم کو صرف ایک سمت میں بہنے کی اجازت ہے اور انسٹالیشن کے دوران اس کی سمتیت ہوتی ہے۔
3. والو کے جسم کی ساختی شکلیں سیدھے، براہ راست بہاؤ اور دائیں زاویہ ہیں۔
4. جب گلوب والو کھولا جاتا ہے، جب والو ڈسک کی افتتاحی اونچائی سٹاپ والو کے برائے نام قطر کے 25% سے 30% تک پہنچ جاتی ہے، تو بہاؤ کی شرح زیادہ سے زیادہ تک پہنچ جاتی ہے، جس سے ظاہر ہوتا ہے کہ سٹاپ والو مکمل طور پر کھلا ہوا ہے۔ پوزیشن
5. والو کی ساخت گیٹ والو کے مقابلے میں آسان ہے، اور یہ تیار کرنے اور برقرار رکھنے کے لئے زیادہ آسان ہے.
6. سگ ماہی کی سطح پہننے اور سکریچ کرنے کے لئے آسان نہیں ہے، اور سگ ماہی کی کارکردگی اچھی ہے. کھولنے اور بند ہونے کے دوران والو ڈسک اور والو باڈی سیلنگ سطح کے درمیان کوئی رشتہ دار سلائیڈنگ نہیں ہے، لہذا پہننے اور سکریچ سنجیدہ نہیں ہیں، سگ ماہی کی کارکردگی اچھی ہے، اور سروس کی زندگی طویل ہے.
7. کھولتے اور بند کرتے وقت، والو ڈسک اسٹروک چھوٹا ہوتا ہے، اس لیے گلوب والو کی اونچائی گیٹ والو کی نسبت چھوٹی ہوتی ہے، لیکن ساختی لمبائی گیٹ والو کی نسبت لمبی ہوتی ہے۔
8. افتتاحی اور بند ہونے والا ٹارک بڑا ہے اور زیادہ محنت کی ضرورت ہے۔
9. سیال کی مزاحمت بڑی ہے کیونکہ والو کے جسم میں درمیانے درجے کا چینل سخت ہے، سیال کی مزاحمت بڑی ہے، اور بجلی کی کھپت بڑی ہے۔
10. مکمل طور پر کھولنے پر والو ڈسک اکثر ختم ہو جاتی ہے۔
