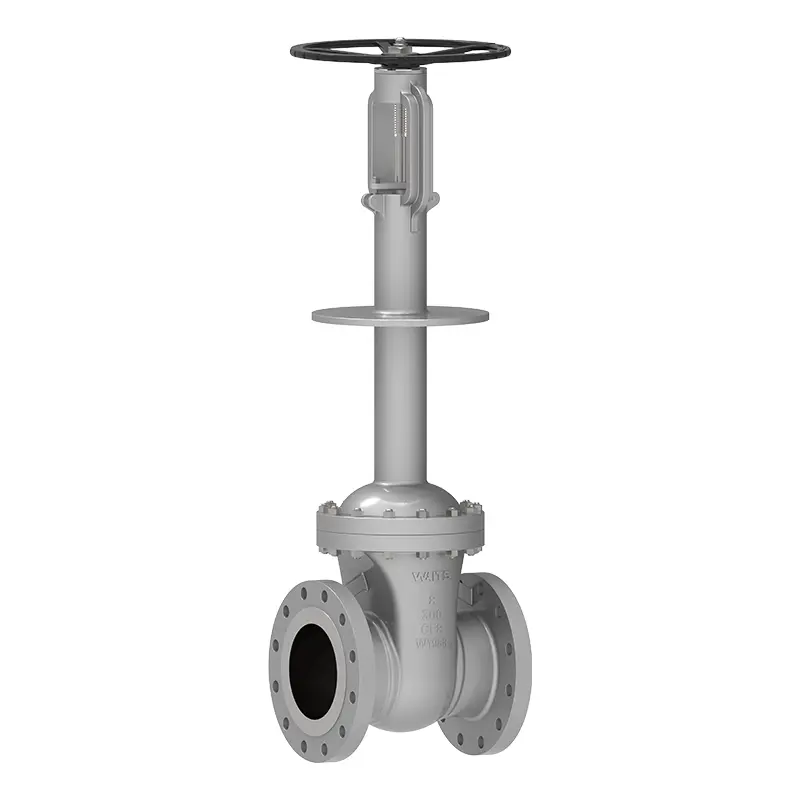

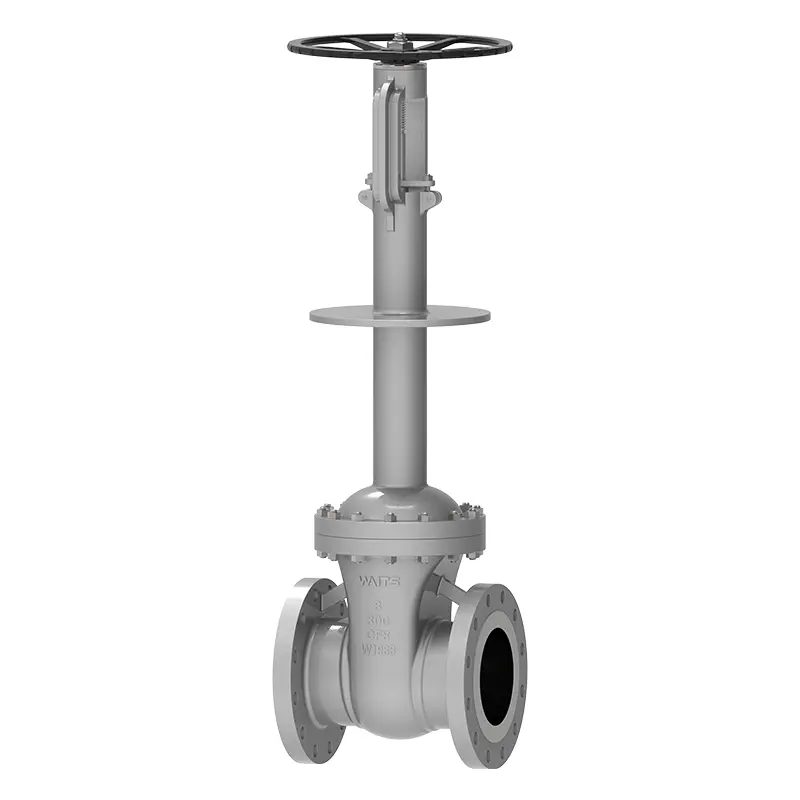

کریوجینک گیٹ والو

ویٹس ایک بڑا والو انٹیگریشن سپلائر ہے، کرائیوجینک گیٹ والو ہماری مصنوعات میں سے ایک ہے۔ ہمارا اپنا پروڈکشن بیس ہے، اور عالمی ہیڈ کوارٹر چین کے شہر وینزو میں واقع ہے۔ مصنوعات کے پیداواری مواد کو احتیاط سے منتخب کیا جاتا ہے اور وہ مسابقتی قیمتیں فراہم کر سکتے ہیں۔ وہ سعودی عرب، متحدہ عرب امارات، کویت، اور شمالی علاقے میں اچھی طرح سے استعمال کیے گئے ہیں، اور پیچیدہ کام کے حالات کا مقابلہ کر سکتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کرائیوجینک گیٹ والو عام طور پر -40 ° C سے کم درجہ حرارت پر کام کرتا ہے اور بنیادی طور پر ایتھیلین، مائع قدرتی گیس پلانٹس، قدرتی گیس ایل پی جی، ایل این جی اسٹوریج ٹینک، وصول کرنے والے اڈوں اور سیٹلائٹ اسٹیشنوں، ہوا سے علیحدگی کا سامان، پیٹرو کیمیکل ٹیل گیس علیحدگی کا سامان، میں استعمال ہوتا ہے۔ مائع آکسیجن، مائع ہائیڈروجن، مائع نائٹروجن، مائع آرگن، کاربن ڈائی آکسائیڈ کرائیوجینک اسٹوریج ٹینک اور ٹینک ٹرک، پریشر سوئنگ جذب آکسیجن پروڈکشن کا سامان وغیرہ۔

نفاذ کے معیارات

ڈیزائن کے معیارات	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
فلینج کے معیارات	ASME B16.10, ASME B16.25, ASME B16.5
کنکشن کے طریقے	آر ایف، آر ٹی جے، بی ڈبلیو
جانچ اور قبولیت	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
ساختی لمبائی	ASME B16.10،
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	API607، API6FA
کم رساو کے معیارات	ISO 15848-1, API 622
مخالف سنکنرن ڈیزائن	NACE MR 0103، NACE MR 0175

درخواست

سائز	NPS 2″ ~ NPS 24″ DN50 ~ DN600
دباؤ کی حد	CL150~ CL1500 PN10~ PN250
درجہ حرارت کی حد	； -196°C ~ +150
درخواست کی حد	بنیادی طور پر ایتھیلین، مائع قدرتی گیس کا سامان، قدرتی گیس ایل پی جی، ایل این جی اسٹوریج ٹینک، وصول کرنے والے اڈوں اور سیٹلائٹ اسٹیشنوں، ایئر علیحدگی کا سامان، پیٹرو کیمیکل ٹیل گیس علیحدگی کا سامان، مائع آکسیجن، مائع ہائیڈروجن، مائع نائٹروجن، مائع آرگن میں استعمال کیا جاتا ہے۔
ڈرائیو موڈ	ٹربائن، نیومیٹک، برقی
والو باڈی / والو کور	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
والو پلیٹ / والو سیٹ	F316/F304+HF
والو تنا	F6A F304 F316 F51 F53 Monel K500
والو اسٹیم نٹ	تانبے کا کھوٹ
پیکنگ	لچکدار گریفائٹ، گریفائٹ ایسبیسٹس پیکنگ، پولیٹیٹرا فلوروتھیلین...

کارکردگی کی خصوصیات

1. میڈیم کے ساتھ رابطے میں تمام کرائیوجینک گیٹ والو کے پرزوں کو مکمل کرنے سے پہلے تصریح کی ضروریات کے مطابق سختی سے کرائیوجینک طریقے سے علاج کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ پرزے درجہ حرارت میں ہونے والی تبدیلیوں کی وجہ سے پھیلنے اور سنکچن کو مکمل طور پر برداشت کر سکتے ہیں، اور والو سیٹ کی ساخت درجہ حرارت کی تبدیلیوں کی وجہ سے مستقل طور پر درست نہیں ہونا؛
2. ایک لمبی گردن والا والو کور ڈھانچہ جو اسٹفنگ باکس کی حفاظت کرسکتا ہے اپنایا گیا ہے۔
3. گیٹ کا ڈھانچہ درجہ حرارت کی تبدیلیوں سے متاثر نہیں ہوتا ہے اور استحکام اور سگ ماہی کو برقرار رکھ سکتا ہے۔ خاص طور پر، لچکدار دروازے اور کھلے دروازے اپنائے جاتے ہیں؛
4. اوپری سگ ماہی سیٹ ایک کوبالٹ-کرومیم-ٹنگسٹن کاربائیڈ کی کلڈنگ کا ڈھانچہ ہے جو سٹینلیس سٹیل کے مواد کو ایک دوسرے کو کاٹنے سے بچاتا ہے۔
5. والو سیٹ اور گیٹ سیلنگ سطح کا ڈھانچہ: کوبالٹ-کرومیم-ٹنگسٹن کاربائڈ کلڈنگ؛
6. پریشر ریلیف ہول کا ڈھانچہ درمیانی گہا میں غیر معمولی دباؤ میں اضافے کو روک سکتا ہے۔ پریشر ریلیف ہول کا مقام والو کی ساخت پر منحصر ہے۔ اسے والو سیٹ پر یا گیٹ پلیٹ پر سیٹ کیا جا سکتا ہے، اور والو انلیٹ اینڈ سے منسلک کیا جا سکتا ہے۔
7. والو کے تنے کی سطح کو نائٹرائیڈ اور سخت کیا جاتا ہے تاکہ والو کے کھلنے اور بند ہونے کے دوران سطح پر خروںچوں کو سیل کرنے کی کارکردگی کو متاثر کرنے سے روکا جا سکے۔
8. اپنی مرضی کے مطابق انتخاب: پیکنگ کو صارف کی ضروریات کے مطابق کم رساو والی پیکنگ کے طور پر منتخب کیا جا سکتا ہے تاکہ یہ یقینی بنایا جا سکے کہ والو پیکنگ میں رساو ماحولیاتی تحفظ کی ضروریات کو پورا کرتا ہے۔ ویلڈیڈ آستین صارف کی ضروریات کے مطابق فراہم کی جا سکتی ہے. موصلیت پلیٹیں (ڈرپ پلیٹیں) صارف کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
