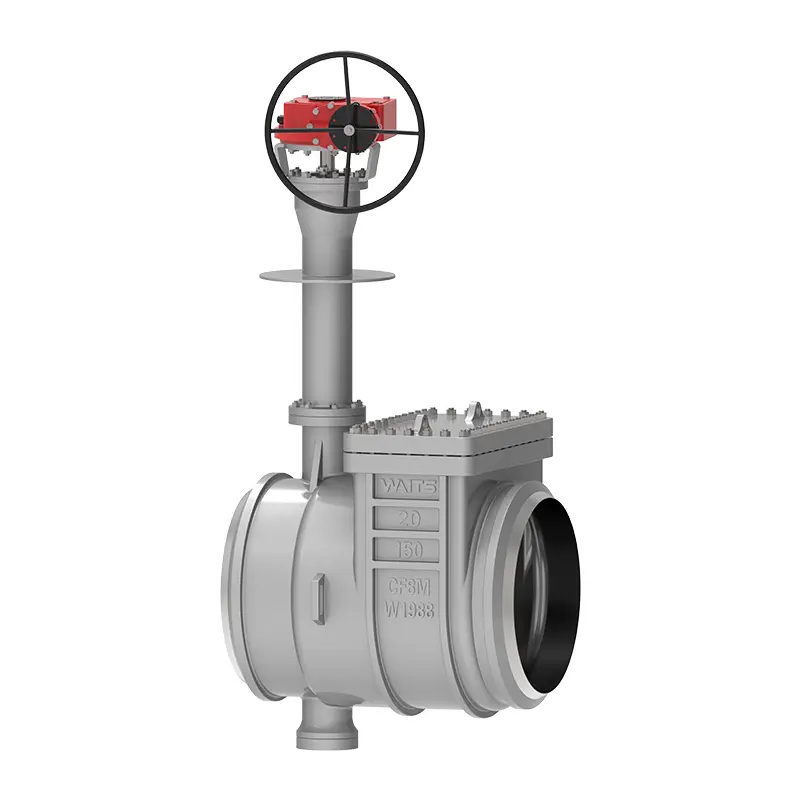

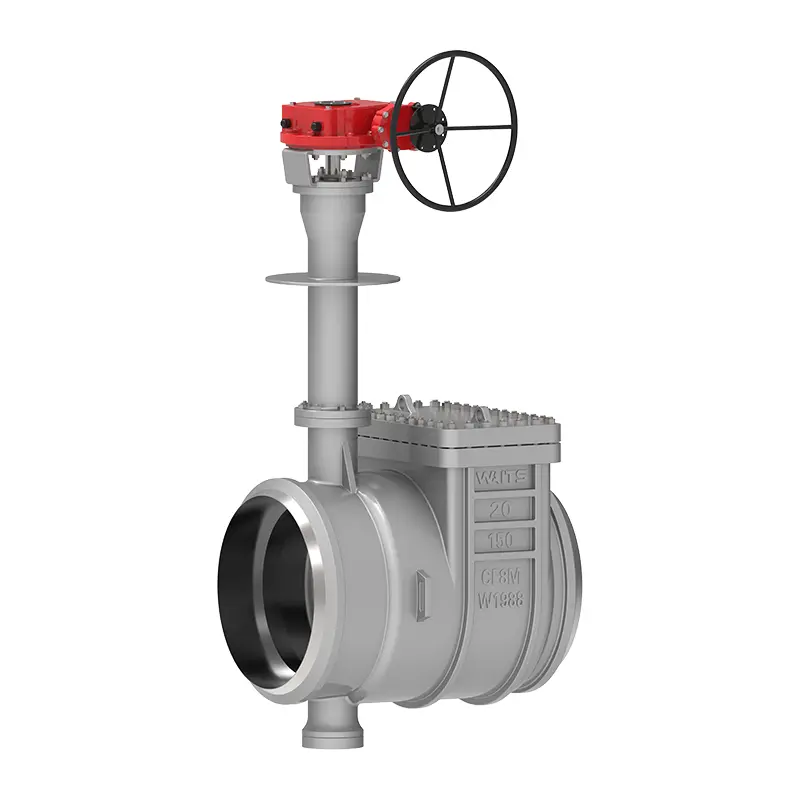

کریوجینک ٹاپ انٹری بٹر فلائی والو

کرائیوجینک ٹاپ انٹری بٹر فلائی والو ایک لمبی زندگی، توانائی بچانے والا تتلی والو ہے۔ ہم نے ڈیزائن اور پروڈکشن کے دوران فعال طور پر نئی ٹیکنالوجیز متعارف کروائیں، اور صنعت کے پیشہ ور افراد کی ایک ٹیم نے پورے عمل میں ہدایات کی نگرانی کی۔
اس بٹر فلائی والو کے اجزاء میں بنیادی طور پر والو باڈی، بٹر فلائی پلیٹ، سگ ماہی کی انگوٹی، ٹرانسمیشن میکانزم وغیرہ شامل ہیں۔ ساختی ڈیزائن دو جہتی یا تین جہتی سنکی اصول کو اپناتا ہے، اور لچکدار سگ ماہی یا سخت اور نرم ملٹی لیول کا ایک نیا عمل۔ آپریشن میں ٹارک کو کم کرنے کے لیے سگ ماہی کی مطابقت کا استعمال کیا جاتا ہے، جو زیادہ محنت کی بچت اور توانائی کی بچت ہے۔
ایک ہی وقت میں، کرائیوجینک ٹاپ انٹری بٹر فلائی والو کی مجموعی سنکنرن مزاحمت، اعلی درجہ حرارت کی مزاحمت اور پہننے کی مزاحمت بھی بہترین ہے، جو کہ بار بار دیکھ بھال یا تبدیلی کے بغیر کام کرنے کے مختلف پیچیدہ حالات سے نمٹنے کے لیے کافی ہے۔

نفاذ کے معیارات

درخواست

کارکردگی کی خصوصیات

1. کرائیوجینک ٹاپ انٹری بٹر فلائی والو کو ڈبل بیول کناروں اور چھوٹے سنکی کے ساتھ ڈیزائن کیا گیا ہے۔ اس کا ٹارک لیڈنگ لیول تک پہنچ جاتا ہے (40% ~ 60% اس کے ہم عمر)، اور مماثل الیکٹرک اور نیومیٹک قیمتیں بہت فائدہ مند ہیں۔
2. والو سیٹ اور سگ ماہی کی انگوٹی کو الگ الگ حصوں کے طور پر ڈیزائن کیا گیا ہے، اور والو میں آسان دیکھ بھال اور متبادل کے لئے ایک معائنہ بندرگاہ ہے.
3. والو پلیٹ اور والو اسٹیم کو اوپر اور نیچے ڈبل کیز کے ساتھ ڈیزائن کیا گیا ہے، جو کم درجہ حرارت پر نہیں پھنسیں گے، اور ان کا API 609 اینٹی فلائنگ ڈیزائن ہے۔
4. سگ ماہی کی سطح تقریبا صفر لباس اور ایک طویل سروس کی زندگی ہے؛
5. اس میں ایپلی کیشنز کی ایک وسیع رینج ہے، بشمول انتہائی کم درجہ حرارت والے آلات جیسے LNG، پروپیلین، اور ایتھیلین؛
6. یہ کمرے کے درجہ حرارت پر API598 اور کم درجہ حرارت پر BS6364 کا 1/3 لیک کرتا ہے۔ یہ کم درجہ حرارت پر BS6364 کی مثبت اور ریورس سگ ماہی کی ضروریات کو پورا کرتا ہے۔
7. والو باڈی اور والو سیٹ الگ الگ اجزاء ہیں، اور والو سیٹ اور سگ ماہی کی انگوٹی مختلف مواد سے بنائی جا سکتی ہے۔
8. تین سنکی خصوصیات: شافٹ کی سنٹر لائن سیلنگ کی سطح کی سنٹر لائن سے ہٹ جاتی ہے، شافٹ کی سنٹر لائن پائپ لائن کی سنٹر لائن سے قدرے ہٹ جاتی ہے، اور والو باڈی سیل کرنے والی سطح کی سینٹر لائن لائن (ترچھا شنک) ) پائپ لائن کی مرکزی لائن کے ساتھ زاویہ کی پوزیشن بناتا ہے۔
