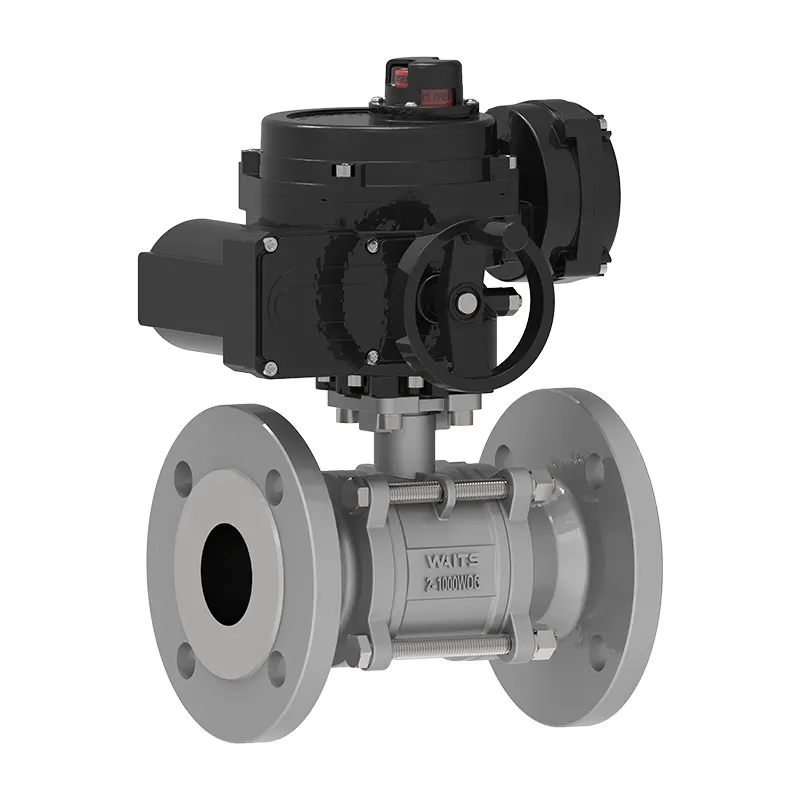

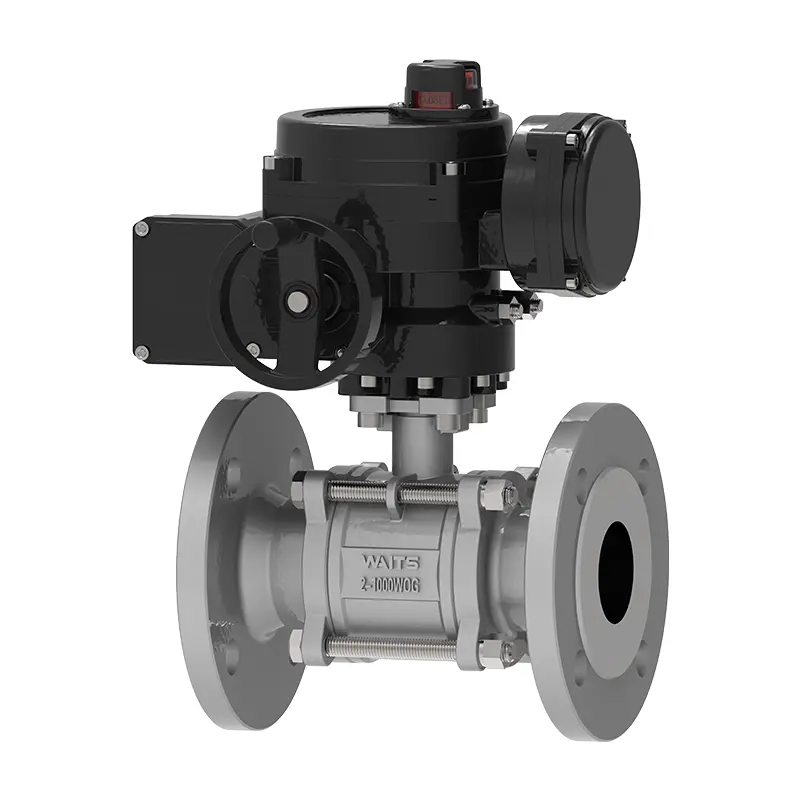

الیکٹرک تھری ٹکڑا فلنگ فلوٹنگ بال والو

ویٹس والو الیکٹرک تھری ٹکڑا فلنگڈ فلوٹنگ بال والو پائیدار ، ذہانت سے کنٹرول کیا جاتا ہے ، اور موثر بہاؤ آٹومیشن کو حاصل کرتا ہے۔ فروخت سے پہلے تکنیکی مشاورت اور حل کی منصوبہ بندی سے لے کر فروخت کے بعد کی تنصیب ، کمیشننگ ، بحالی اور مرمت تک ، انتظار والو آٹومیشن ایپلی کیشنز کو آسان بنانے کے لئے بڑھتے ہوئے بریکٹ کے ساتھ دو ٹکڑے بال والوز کو بھی ڈیزائن کرسکتا ہے۔ ویٹس والو نے ایک مکمل مکمل سائیکل سروس سسٹم قائم کیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو الیکٹرک تھری پیس فلنگ فلوٹنگ بال والو کا والو باڈی تین حصوں میں تقسیم ہے اور معیاری الیکٹرک بال والو ڈیزائن کو اپناتا ہے۔ سائز کی حد NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100 ہے ، اور WOG ورکنگ پریشر CL150 ~ CL2500 PN10 ~ PN260 ہے۔ ہم مختلف اختتامی رابطوں کے ساتھ تین ٹکڑوں والے بال والوز کی ایک پوری رینج فراہم کرتے ہیں ، جس میں تھریڈڈ سرے ، بٹ ویلڈنگ کے سرے ، ساکٹ ویلڈنگ کے سرے اور ٹرائی کلیمپ کنیکشن شامل ہیں۔

ویٹس والو کا انوکھا ڈھانچہ بے ترکیبی اور دیکھ بھال کو زیادہ آسان بنا دیتا ہے: پائپ لائن کو جدا کیے بغیر بال اور والو سیٹ کا معائنہ اور تبدیل کیا جاسکتا ہے ، جس سے دیکھ بھال کی مشکلات اور لاگت کو بہت حد تک کم کیا جاتا ہے۔ سگ ماہی کی کارکردگی کے لحاظ سے ، تین ٹکڑوں کا ڈھانچہ زیادہ یکساں دباؤ کی تقسیم فراہم کرتا ہے اور اس میں سگ ماہی کا اثر ہوتا ہے ، جبکہ الیکٹرک ڈرائیو موڈ کو خودکار کنٹرول کا احساس ہوتا ہے۔ یہ والو اکثر اعلی والو کی بحالی کی تعدد اور سگ ماہی کی سخت ضروریات کے ساتھ صنعتی پائپ لائن کے منظرناموں میں استعمال ہوتا ہے۔

نفاذ کے معیارات سے متعلق الیکٹرک تھری پیس فلنگ فلوٹنگ بال والو
ڈیزائن کے معیارات	6 ڈی/فائر فائر 608 ، BS5351
flange معیار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
کنکشن کے طریقے	آر ایف
جانچ اور قبولیت	فائر 598 ، EN12266
ساختی لمبائی	API6D/ASME B16.10/EN558
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	فائر 6 ایف اے ، فائر 607
کم رساو معیارات	آئی ایس او 15848-1 ، API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175

ایپلیکیشن الیکٹرک تھری ٹکڑا فلنگ فلوٹنگ بال والو
سائز	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
دباؤ کی حد	CL150 ~ CL2500 PN10 ~ PN260
درجہ حرارت کی حد	-20 ℃ ~ 400 ℃
درخواست کی حد	مختلف میڈیا جیسے پانی ، بھاپ ، تیل ، مائع گیس ، قدرتی گیس ، کوئلے کی گیس ، نائٹرک ایسڈ ، ایسٹک ایسڈ ، آکسائڈائزنگ میڈیا ، یوریا ، وغیرہ پر لاگو ہوتا ہے۔
ڈرائیو موڈ	ہائیڈرولک ، نیومیٹک ، بجلی ، دستی اور کیڑے گیئر ٹرانسمیشن۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، Monel کاسٹنگز: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	تقویت یافتہ پی ٹی ایف ای ، پیرا پولیفینیلین (آر پی ٹی ایف ای ، پی پی ایل) ، دھات
والو اسٹیم	AA182-F6A-F304-F316-F51 17-4PH/XM-19 ...
بال	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5
چھڑی	ایسبیسٹوس گریفائٹ ، لچکدار گریفائٹ ، پولی ٹیٹرافلووروتھیلین ، آئرن پر مبنی مصر دات

بنیادی ڈھانچہ اور کام کرنے کا اصول

1. والو باڈی بولٹ کے ذریعہ منسلک بائیں ، دائیں اور انٹرمیڈیٹ حصوں پر مشتمل ہے ، جس سے بحالی اور داخلی جزو کی تبدیلی کے لئے تیزی سے بے ترکیبی کو قابل بناتا ہے۔

2. گیند میڈیا پریشر کے تحت آؤٹ لیٹ سگ ماہی کی سطح کی طرف شفٹ ہوتی ہے ، اور بار بار آپریشن سائیکل کے ل suitable مناسب دو طرفہ سگ ماہی حاصل کرتی ہے۔

3. ایک کوارٹر ٹرن الیکٹرک ایکچوایٹر کو بہاؤ کے ضابطے کے لئے 0-90 ° گردش کنٹرول کی حمایت کرتا ہے یا کاموں کے لئے/آف/آف افعال ، صنعتی کنٹرول سسٹم کے ساتھ براہ راست مطابقت رکھتا ہے۔
