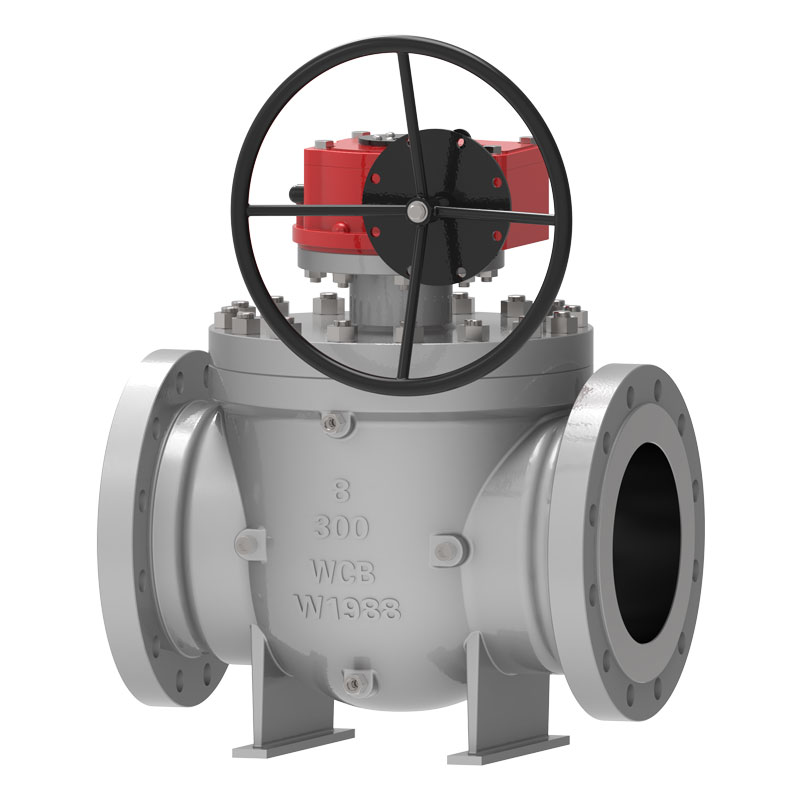

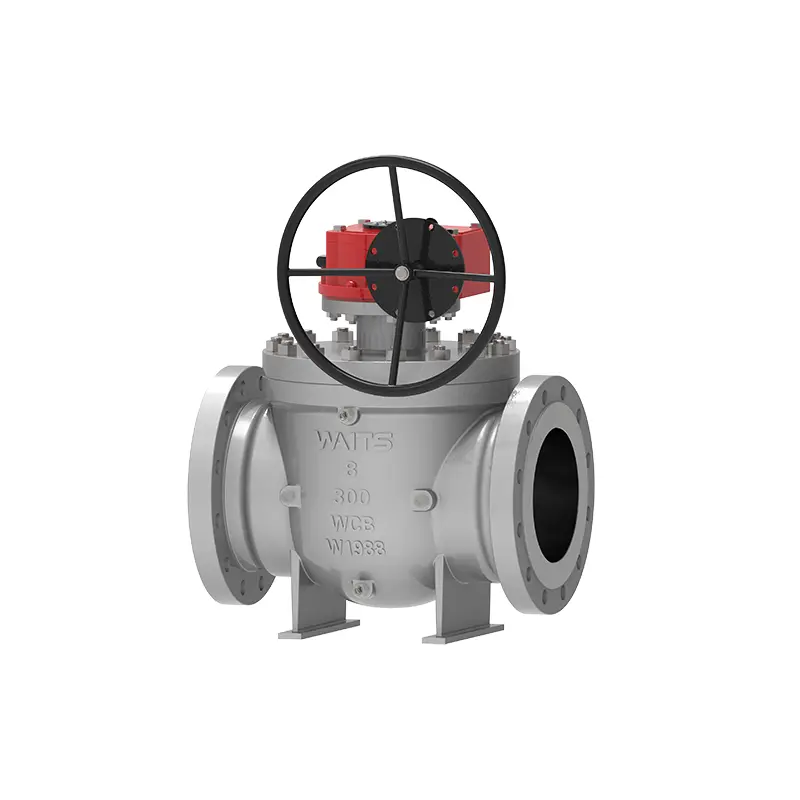

ٹاپ انٹری بال والو

ٹاپ انٹری بال والو بنیادی طور پر پائپ لائنز اور صنعتی نظاموں میں استعمال ہوتا ہے۔ روایتی فل بور بال والو کی بنیاد پر، اس میں آن لائن دیکھ بھال اور رساو کو کم کرنے کے فوائد ہیں۔ آپریشن کا طریقہ دستی، گیئر باکس، نیومیٹک، الیکٹرک، گیس لیکویڈ لنکیج، الیکٹرو ہائیڈرولک لنکیج وغیرہ ہوسکتا ہے۔

نفاذ کے معیارات

درخواست

کارکردگی کی خصوصیات

1. ٹاپ انٹری بال والو اور عام والو کے درمیان سب سے بڑا فرق یہ ہے کہ اسے پائپ لائن سے والو کو الگ کیے بغیر آن لائن برقرار رکھا جاسکتا ہے، جس سے دیکھ بھال کے اخراجات کم ہوتے ہیں اور سروس کی زندگی کو طول ملتا ہے۔ یہ ویلڈڈ اینڈ ڈھانچہ اپناتا ہے اور پائپ لائن پر نصب ہوتا ہے، جو پائپ لائن کے دباؤ سے متاثر نہیں ہوتا ہے اور سگ ماہی کی وشوسنییتا کو یقینی بناتا ہے۔
2. والو سیٹ مہر میں والو سیٹ، والو سیٹ کی انگوٹی اور دیگر اجزاء شامل ہیں. والو سیٹ کی انگوٹی محوری پوزیشن میں آزادانہ طور پر تیر سکتی ہے۔ پری لوڈ اسپرنگ کے ذریعے، والو سیٹ کو صفر پریشر اور کم پریشر کے حالات میں سیل کیا جا سکتا ہے۔ یہ ڈیزائن کام کے دباؤ اور ہائی پریشر کے حالات میں والو کو بند کرنے کی صلاحیت حاصل کرنے کے لیے استعمال کیا جاتا ہے۔ والو سیٹ کی انگوٹھی کے باہر، ہم والو سیٹ اور والو باڈی کے درمیان مہر کو یقینی بنانے کے لیے O-rings اور لچکدار حلقے داخل کرتے ہیں۔ جب توسیع شدہ گریفائٹ کے استعمال کی جگہ پر آگ لگتی ہے، تو سگ ماہی کی کارکردگی کو بھی برقرار رکھا جا سکتا ہے۔ 3. جب نقصان کی وجہ سے والو سیٹ اور والو سٹیم مہر لیک ہو جاتی ہے تو، چکنائی انجکشن والو کی طرف سے انجکشن کی سگ ماہی چکنائی ہنگامی سگ ماہی کا اثر حاصل کر سکتی ہے. جب والو عام کام کرنے کی حالت میں ہوتا ہے تو، چکنائی کو چکنائی کے انجیکشن والو کے ذریعے انجکشن لگایا جا سکتا ہے تاکہ والو کے اسٹیم اور گیند کی سطح کو چکنا ہو، کھولنے اور بند ہونے کو زیادہ لچکدار بنایا جائے۔
4. زیر زمین نصب والوز کے لیے، والو کے والو اسٹیم کو ضرورت کے مطابق لمبا کیا جا سکتا ہے، اور سائز گاہکوں کی ضرورت کے مطابق ہو سکتا ہے۔ تمام سیوریج پائپ، ایگزاسٹ پائپ اور ایمرجنسی گریس انجیکشن ڈیوائسز کو اسی کے مطابق لمبا کیا جاتا ہے، اور دیگر متعلقہ پائپ لائنیں والو کے لمبے حصے کے قریب ہوتی ہیں۔ سیوریج والو، وینٹ والو اور گریس انجیکشن والو تنصیب کے لیے زمین سے جڑے ہوئے ہیں، تاکہ مین والو کی باقاعدہ دیکھ بھال میں آسانی ہو۔
5. The upper and lower valve stems are designed for anti-static according to API6D and ISO17292 standards.
6. جب ایک واحد پسٹن والو سیٹ اپ اسٹریم استعمال کیا جاتا ہے اور ایک ڈبل پسٹن والو سیٹ نیچے کی طرف استعمال کیا جاتا ہے، والو میں ڈبل بلاکنگ فنکشن ہوتا ہے اور ایک ہی وقت میں میڈیا کو اپ اسٹریم اور ڈاون اسٹریم سے کاٹ سکتا ہے۔ جب درجہ حرارت میں اضافے کی وجہ سے والو کیوٹی میں رکھے ہوئے بڑے پیمانے پر غیر معمولی دباؤ پڑتا ہے، تو والو سیٹ خود بخود دباؤ کو چھوڑ سکتی ہے (اوپر کی طرف خارج ہونے والا مادہ)۔
7. ٹاپ انٹری بال والو کی گیند فکس ہے، اور سطح گراؤنڈ، پالش اور سخت ہے۔ رگڑ اور ورکنگ ٹارک کو کم کرنے کے لیے گیند اور والو اسٹیم کے درمیان ایک سلائیڈنگ بیئرنگ نصب کیا جاتا ہے۔
8. والو اور ایکچیویٹر کے درمیان کنیکٹنگ فلینج ISO 5211 معیارات کی تعمیل کرتا ہے، جو موافقت اور تبادلہ کرنا آسان ہے۔
