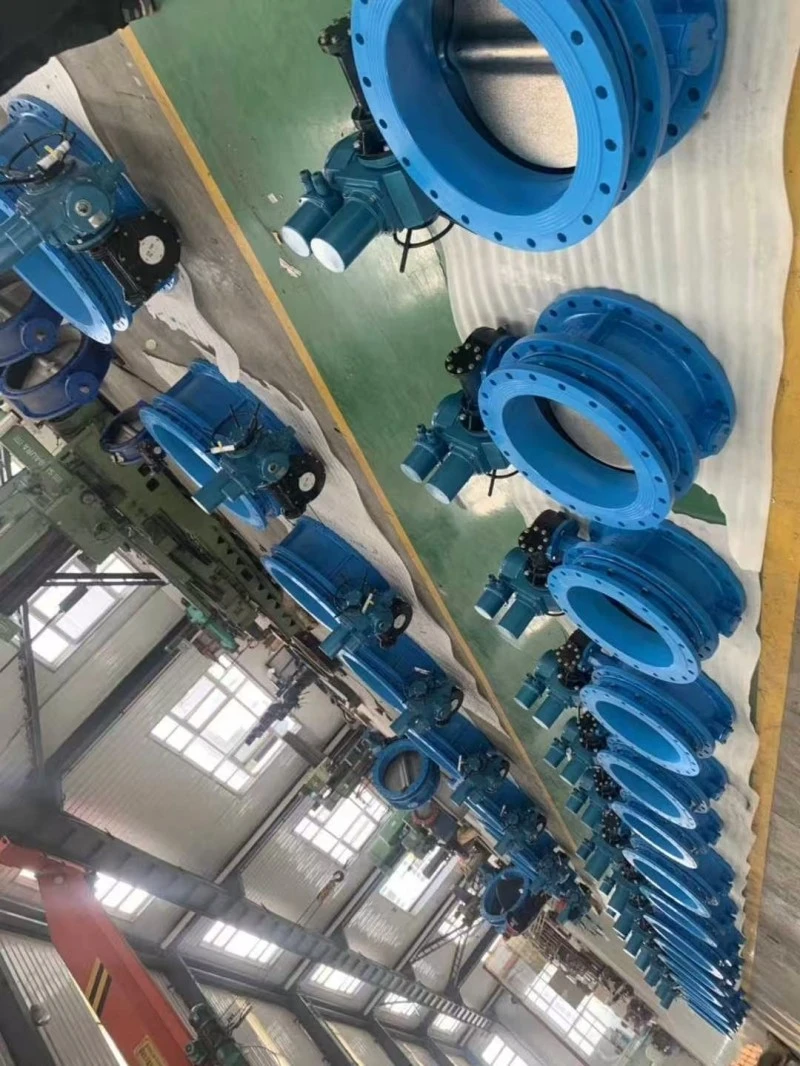

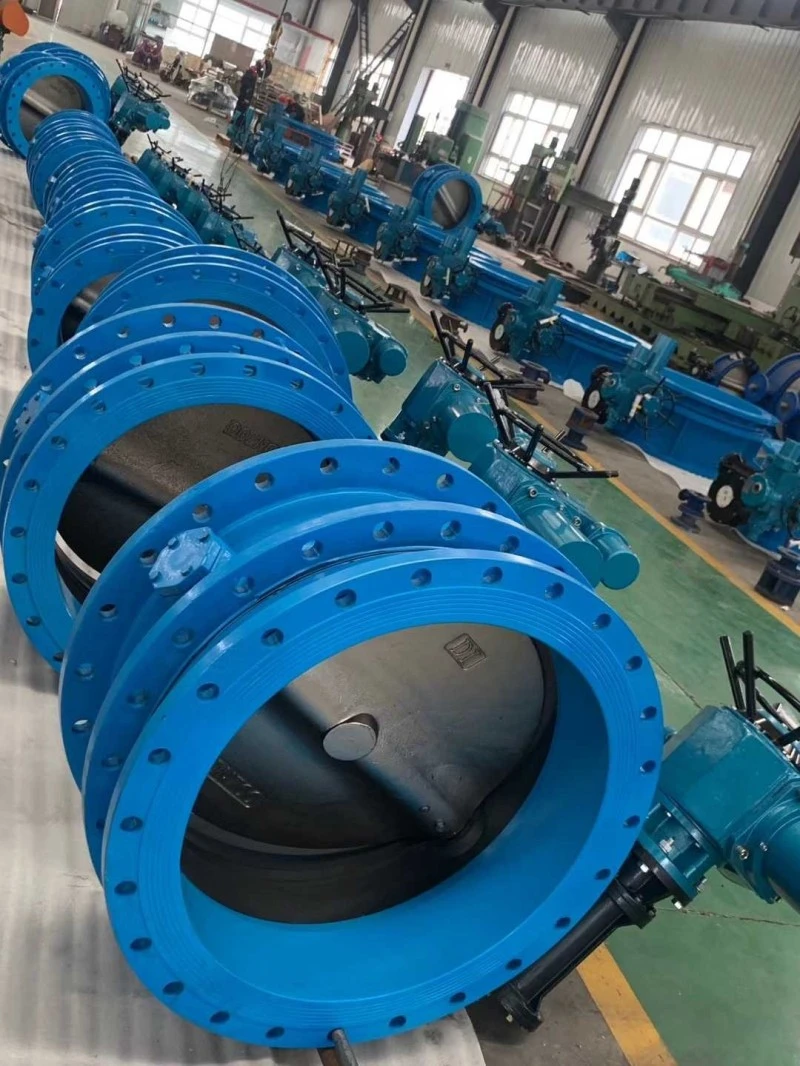

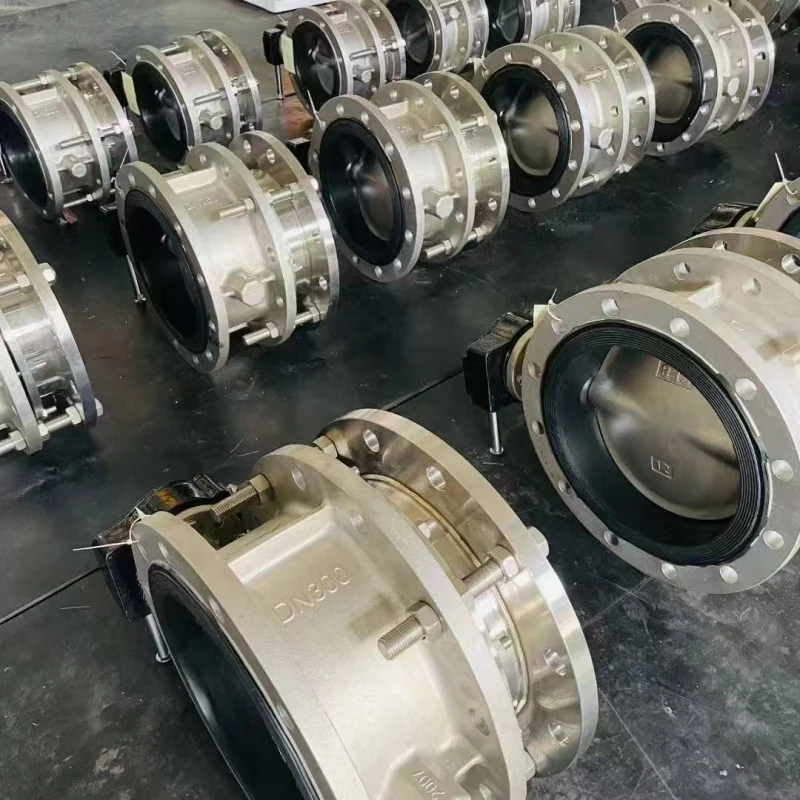

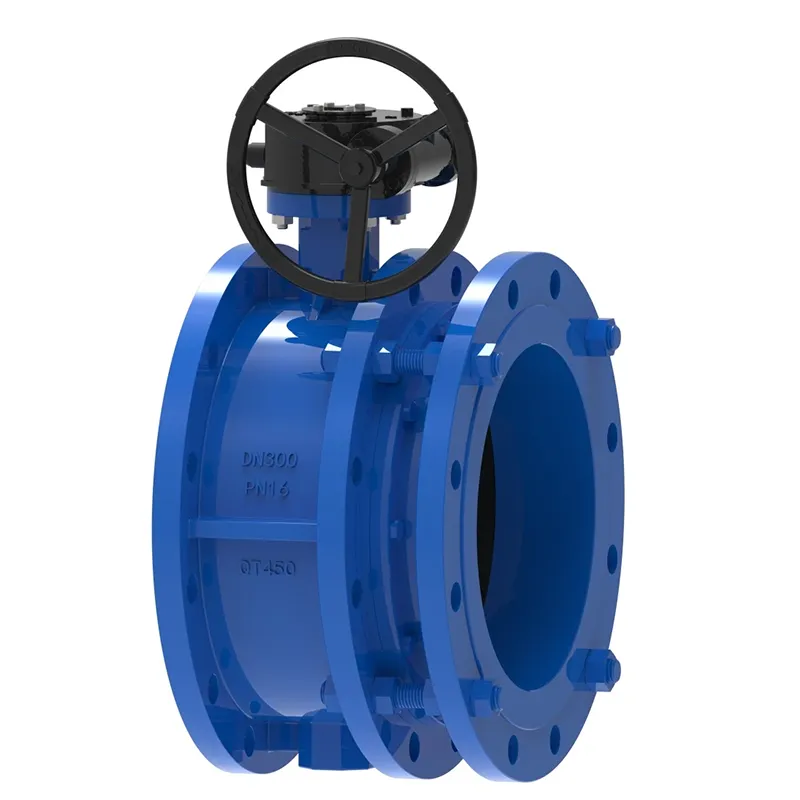

توسیع مشترکہ مرتکز تتلی والو

اعلی درجے کی دوربین مرتکز تیتلی والو کی تتلی پلیٹ پائپ لائن کے قطر کی سمت میں نصب ہے۔ دوربین تتلی والو جسم کے بیلناکار چینل میں ، ڈسک کے سائز کی تتلی کی پلیٹ محور کے گرد گھومتی ہے ، جس میں 0 ° اور 90 ° کے درمیان گردش کا زاویہ ہوتا ہے۔ جب 90 ° پر گھوما جاتا ہے تو ، والو مکمل طور پر کھلا ہوتا ہے۔ درجہ حرارت ≤ 80 ℃ کے لئے موزوں ہے ، جو پٹرولیم ، کیمیائی ، کھانا ، دواسازی ، ٹیکسٹائل ، پیپر میکنگ ، بجلی ، پانی کی فراہمی اور نکاسی آب ، گیس پائپ لائنوں کو بہاؤ ، وقفے سے متعلق میڈیا ، اور پائپ لائن تھرمل توسیع اور سنکچن کی تلافی کے لئے گیس پائپ لائنوں میں استعمال کیا جاتا ہے۔

فوائد:

دوربین مرتکز تیتلی والو (ایک ایسی ڈھانچے کے ساتھ جو لمبائی کی ایک خاص حد میں توسیع کرسکتی ہے) نہ صرف والو بے ترکیبی کو سہولت فراہم کرتی ہے ، بلکہ پائپ لائن کے تناؤ کو بھی کم کرتی ہے اور والو کی حفاظت کرتی ہے۔ ایک ہی وقت میں ، یہ تتلی کے والوز اور توسیع کے جوڑوں کی تنصیب کے طریقہ کار کو بھی کمپریس کرتا ہے ، جس سے جگہ کو مزید کمپیکٹ ہوتا ہے۔ عام طور پر ، اس قسم کے والوز کو خصوصی دیکھ بھال کی ضرورت نہیں ہوتی ہے اور اسے صرف رساو اور لاتعلقی کے ل the توسیع اور سنکچن کے حصوں کا باقاعدہ مشاہدہ کرنے کی ضرورت ہوتی ہے۔

دوربین مرتکز تیتلی والو کی تنصیب کا طریقہ کار بہت فوائد رکھتا ہے ، کیونکہ صرف توسیع مشترکہ کو جدا کرنے کی ضرورت ہے ، جس سے دیکھ بھال کی بہت زیادہ جگہ بچ جاتی ہے اور والو فری دیکھ بھال حاصل ہوتی ہے (تتلی کے والوز بھاری ہوتے ہیں ، توسیع کے جوڑ ہلکے ہوتے ہیں ، اور مزدوری کی شدت کم ہوتی ہے)۔

تنصیب کے احتیاطی تدابیر:

1. پائپ لائن کی تعمیراتی جگہ پر بے دخل توسیع کے فلانگس کے ساتھ تتلیوں کے والوز کو ختم کرنے کی سختی سے ممنوع ہے۔ سائٹ پر دوربین تتلی والو کو بار بار لمبا کرنا یا مختصر کرنا سختی سے ممنوع ہے۔

2. توسیع والو کے دونوں سروں پر پائپوں کو متنازعہ ہونا چاہئے ، اور پائپوں پر دو فلانج سطحیں متوازی ہونی چاہئیں۔

3. فلانج فکسنگ بولٹ کو توازن سے سخت کرنا چاہئے ، اور ایک طرف طاقت کے ساتھ فلانج فکسنگ بولٹ کو سخت نہ کریں۔

4. توسیع پائپ والو کے پیچھے نصب ہے۔

5. توسیع والو کا توسیع حصہ پائپ لائن کے کونے یا آخر میں انسٹال نہیں کیا جائے گا۔

6. توسیع فلانج تیتلی والو کو انسٹالیشن سے پہلے فلیٹ رکھنا چاہئے اور اسے اپنی مرضی سے ٹکرانے نہیں دی جانی چاہئے۔

7. دوربین مرتکز تیتلی والو کی ساختی لمبائی فیکٹری میں کم سے کم لمبائی ہے اور تنصیب کے دوران تنصیب کی لمبائی (یعنی ڈیزائن کی لمبائی) کی طرف کھینچی جاتی ہے۔

جب پائپ لائنوں کے مابین لمبائی توسیع تیتلی والو کی تنصیب کی لمبائی سے تجاوز کرتی ہے تو ، براہ کرم پائپ لائن کے وقفے کو ایڈجسٹ کریں اور اسے نقصان پہنچانے سے بچنے کے لئے زبردستی توسیع والو کو نہ کھینچیں۔

9. دوربین مرتکز تیتلی والو کے تتلی والو کو کسی بھی پوزیشن میں نصب کیا جاسکتا ہے۔ جب درجہ حرارت کے معاوضے کے لئے استعمال کیا جاتا ہے تو ، پائپ لائن کی تنصیب مکمل ہونے کے بعد ، بریکٹ کو پائپ لائن محور کے ساتھ ساتھ دونوں سروں پر نصب کیا جانا چاہئے تاکہ توسیع والو توسیع پائپ کو کھینچنے سے بچایا جاسکے۔ بریکٹ کی معاون قوت کا حساب درج ذیل فارمولے کے مطابق کیا جاتا ہے ، اور آپریشن کے دوران بریکٹ کو ہٹانا سختی سے ممنوع ہے۔

کس طرح منتخب کریں:

دوربین مرتکز تیتلی والو کی ساختی شکل کو دو اقسام میں تقسیم کیا گیا ہے: مرتکز دوربین تتلی والو اور سنکی دوربین تتلی والو۔ مختلف آپریٹنگ میکانزم کے مطابق ، اسے کیڑے کے گیئر سے چلنے والے دوربین تتلی والوز ، نیومیٹک دوربین تتلی والوز ، اور الیکٹرک دوربین تتلی والوز میں تقسیم کیا جاسکتا ہے۔

سگ ماہی کے مختلف مواد کے مطابق ، اسے نرم مہر بند دوربین تتلی والوز اور دھات کی سخت مہر بند دوربین تتلی والوز میں تقسیم کیا گیا ہے۔

ٹیلی سکوپک مرتکز تتلی والوز عام طور پر درجہ حرارت t> 80 ℃ کے ساتھ صاف پانی کی پائپ لائنوں کے لئے استعمال ہوتے ہیں ، اور پائپ لائنز غیر سنکنرن ہیں۔ سخت مہر بند دوربین تتلی والوز عام طور پر درجہ حرارت T> 425 ℃ کے ساتھ بھاپ گرمی کی منتقلی پائپ لائنوں میں استعمال ہوتے ہیں۔ لہذا ، جب دوربین تتلی والو کا انتخاب کرتے ہو تو ، صحیح انتخاب کرنے کے ل the درمیانے ، درجہ حرارت ، دباؤ وغیرہ کو واضح کرنا ضروری ہے۔
