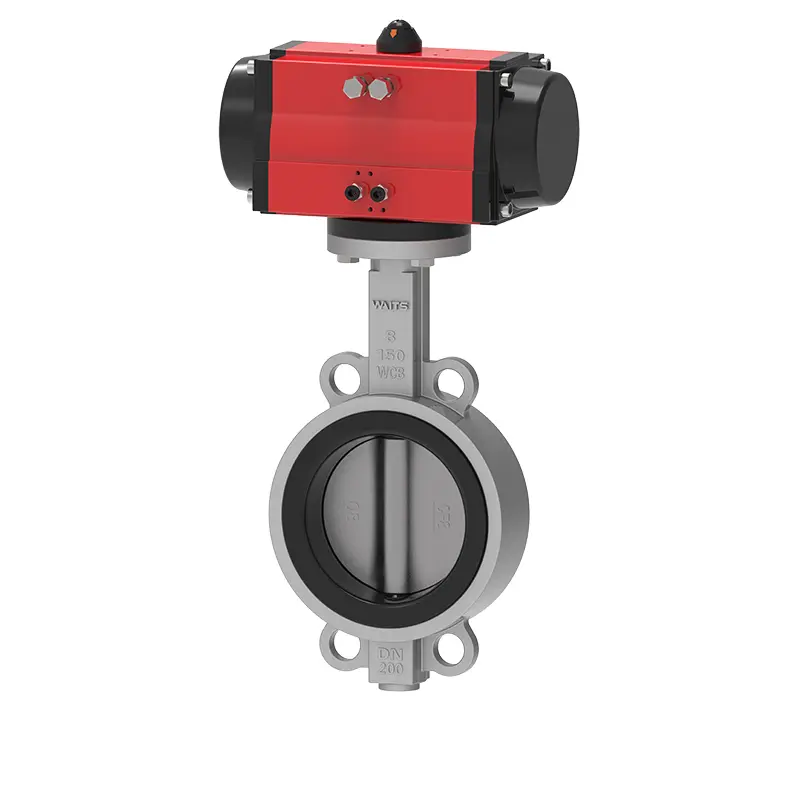

نیومیٹک ویفر نرم بیٹھا تیتلی والو

ویٹس نیومیٹک والوز بنانے میں بہت تجربہ کار ہے، اور نیومیٹک ویفر سافٹ سیٹڈ بٹر فلائی والو اس کی مصنوعات میں سے ایک ہے۔ ہم نے اپنی پیشہ ور ٹیم کو تربیت دی ہے اور تیانجن اور وینزو میں پیداواری اڈے ہیں، مستحکم فراہمی اور مسابقتی قیمتوں کے ساتھ۔ یہ نیومیٹک تیتلی والو مواد محفوظ اور ماحول دوست ہے، اور کھانے سے متعلقہ صنعتوں میں بھی استعمال کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Waits Valve کے نیومیٹک ویفر سافٹ سیٹڈ بٹر فلائی والو نے کارکردگی کے پہلو سے ڈیزائن میں ایڈجسٹمنٹ کی ہے۔ محتاط ڈیزائن، تحقیق اور ترقی اور مینوفیکچرنگ کے ذریعے، یہ عالمی مارکیٹ میں صارفین کو بہتر مصنوعات اور استعمال کا تجربہ فراہم کرتا ہے۔

1. انتہائی لچکدار والو سیٹ ربڑ کا استعمال کریں

EPDM والو سیٹ کا ربڑ کا مواد 50% ہے، اور ہم سیلنگ کی کارکردگی کے استحکام اور کوئی رساو کو یقینی بنانے کے لیے 10,000 سے زیادہ افتتاحی اور اختتامی ٹیسٹوں کی تقلید کرتے ہیں۔

اس والو کی اہم متعلقہ خصوصیات حسب ذیل ہیں: ساحل A سختی/ڈگری 72±3، 200% تناؤ/Mpa≥6، تناؤ کی طاقت Mpa≥15، وقفے پر لمبا/%≥350، وقفے پر مستقل اخترتی/%≦ 10، آنسو کی طاقت/KN.m-1≥35، کمپریشن مستقل اخترتی (70℃*22h، کمپریشن کی شرح 25%)/%≦20۔

اس کے علاوہ، والو سیٹ ایک وسیع کنارے کے طور پر ڈیزائن کیا گیا ہے. تنگ کنارے والی والو سیٹ کے مقابلے میں، وسیع کنارے والی والو سیٹ میں پائپ لائن فلینج کے ساتھ رابطے کی سطح وسیع ہوتی ہے، اور قطر تقریباً 20 ملی میٹر تک پہنچ سکتا ہے، جس میں سگ ماہی کی بہتر کارکردگی ہوتی ہے۔

2. The butterfly plate and valve shaft are connected without pins, which will not cause leakage and corrosion due to the installation of pins. In addition, the method of disassembling the valve shaft is very simple, which makes it easy to replace the valve seat.

3. والو کا جسم ایک اینٹی سکیٹرنگ ڈیوائس سے لیس ہے، جو پائپ لائن میں استعمال کرنا زیادہ محفوظ ہے۔

نفاذ کے معیارات

ڈیزائن معیاری	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
معیار ختم کریں۔	نفاذ کے معیارات ANSI B16.1 CL۔ 125LB اور B16.5 CL۔ 150LB DIN 2501 PN6/PN10/PN16/، EN 1092 PN6, PN10 اور PN16 AS 2129 Table D اور E BS 10 Table D اور E MSS SP44 CL 150LB AWWA C207 150LB ISO 2531 PN6, PN10 اور PN16 ISO 7005 PN6, PN10 اور PN16
معائنہ اور ٹیسٹ	API 598 ISO 5208 EN 12266
آمنے سامنے	ISO 5752、EN 558、MSS SP67 API 609 DIN3202
ٹاپ فلانج	ISO 5211

درخواست

آپریٹنگ درجہ حرارت	-45℃~+150℃
سائز	2"-32" DN50-DN800 34"-80"DN850-DN2000
ورکنگ پریشر / CWP	16 بار 10 بار
شیل	24 بار 15 بار
مہر	18 بار 10 بار
ایئر ٹیسٹ	6BAR 6 بار
آپریٹنگ ماحول	بیلسٹ اور بلج سسٹم کیمیکل پروسیسنگ صاف کرنے والے پلانٹ، ڈرلنگ رگ، پینے کا پانی خشک پاؤڈر، خوراک اور مشروبات، گیس پلانٹس HAVC کان کنی کی صنعت، کاغذ کی صنعت، ریت سے نمٹنے، سمندری پانی، شوگر کی صنعت تھرمو ٹیکنیکل واٹر ٹریٹمنٹ ویسٹ واٹر
ڈرائیونگ کا طریقہ	ہینڈ لیور ورم گیئر الیکٹرک نیومیٹک
BODY	کاسٹ آئرن ڈکٹائل آئرن کاربن سٹیل سٹینلیس سٹیل AL-کانسی
DISC	کاسٹ آئرن ڈکٹائل آئرن کاربن سٹیل سٹینلیس سٹیل AL-کانسی
STEM	2CR13 F304 F316 F51 F53 Monel K500
SEAT	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon قدرتی ربڑ

کارکردگی کی خصوصیات

1. نیومیٹک ویفر نرم بیٹھا تتلی والو ایک چھوٹا، ہلکا پھلکا والو ہے جسے الگ کرنا اور مرمت کرنا آسان ہے۔

2. والو کا ڈھانچہ ڈیزائن میں سادہ اور مجموعی طور پر کمپیکٹ ہے۔ آپریشن کے دوران کھلنے اور بند ہونے کی رفتار 90 تک پہنچ سکتی ہے۔

3. آپریشن کے دوران، ٹارک چھوٹا ہے اور زیادہ محنت کی بچت ہے۔

4. والو کی اہم سگ ماہی کی کارکردگی کے لحاظ سے، ہم صفر کے رساو کو حاصل کرنے کے لیے سخت گیس ٹیسٹ کرواتے ہیں۔

5. ایک پیشہ ور کارخانہ دار کے طور پر، ہم گاہکوں کی اپنی مرضی کے مطابق ضروریات پر غور کرتے ہیں. نیومیٹک ویفر نرم بیٹھا تتلی والو مختلف اجزاء کے مواد کا انتخاب کرسکتا ہے اور وسیع پیمانے پر ایپلی کیشنز کے ساتھ مختلف میڈیا کے لئے موزوں ہے۔

6. The flow characteristics tend to be linear and the adjustment performance is good.

7. جانچ کے ذریعے، پروڈکٹ کو دسیوں ہزار بار کھولا اور بند کیا جا سکتا ہے اور اس کی طویل سروس لائف ہے۔

Pneumatic Wafer Soft Seated Butterfly Valve
