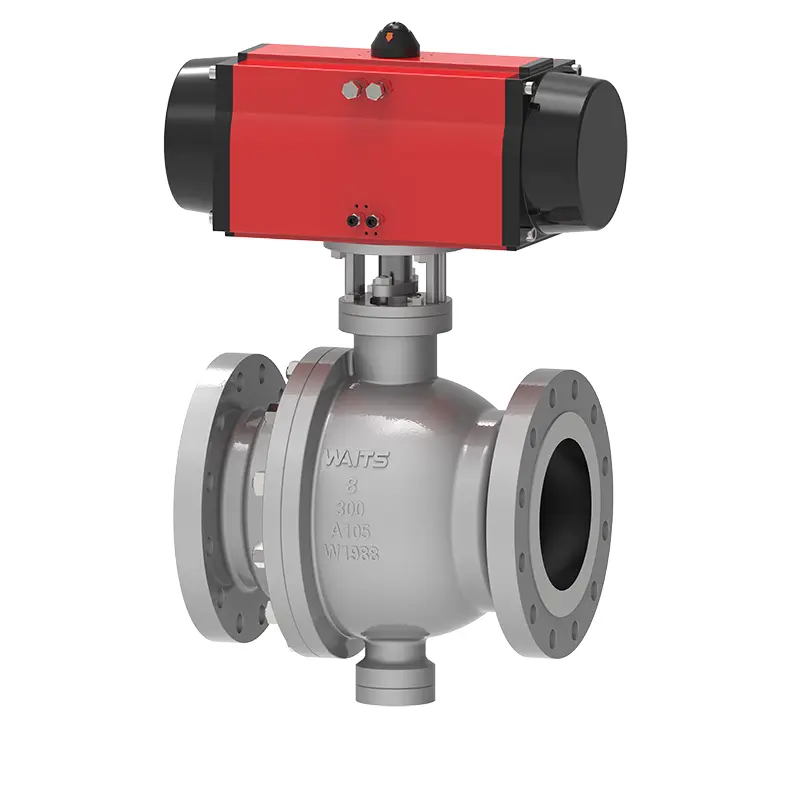

نیومیٹک ٹرنون بال والو

ویٹس ایک نیومیٹک ٹرننین بال والو مینوفیکچرر ہے جس کے چین میں عالمی ہیڈ کوارٹر ہے۔ ہم عالمی منڈی میں صارفین کو مستحکم فراہمی اور مسابقتی قیمتوں کے ساتھ فراہم کرسکتے ہیں۔ صنعت کا بھرپور تجربہ اور پیشہ ور ٹیم مصنوعات کے معیار اور متعلقہ خدمات کی سطح کو مزید بہتر بنانے میں ہماری مدد کرتی ہے۔ مختلف مینوفیکچرنگ معیارات کو پیداوار میں استعمال کیا جاسکتا ہے ، جیسے API6D/ISO17292/BS5351 ، وغیرہ۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

نیومیٹک ٹرونین بال والو ایک اسٹیل بال والو ہے ، والو باڈی کو اعلی معیار کے مواد سے بنا ہوا ہے ، گیند انسٹال ہے ، اور درمیانی فلانج اور گردن بولٹ کے ذریعہ جڑی ہوئی ہے۔ والو سیٹ کے اوپر اور بہاو میں ڈی بی بی فنکشن کے ساتھ ہی ایک پسٹن اثرات ہیں۔ ایک ہی وقت میں ، والو سیٹ اور گیند کے درمیان مہر میں تین ڈھانچے ہیں: روایتی نرم مہر ڈھانچہ ، سہ رخی رنگ مہر کا ڈھانچہ ، اور سخت مہر کا ڈھانچہ۔

عمل درآمد کے معیارات

ڈیزائن کے معیارات	API 6D ، API 608 ، ASME B16.34 ، ISO 17292 ، BS5351 ؛
flange معیارات	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ، ASME B16.11 ، BS 12627 ؛
کنکشن کے طریقے	آر ایف ， آر ٹی جے ، بی ڈبلیو
جانچ اور قبولیت	API598 ، 6D API ، BS12569 ؛
ساختی لمبائی	ASME B16.10 ، BS 558 ، BS12982 ، ISO 5752 ؛
دباؤ اور درجہ حرارت کی سطح	ASME B16.34 、
آگ سے تحفظ کی ضروریات	API6FA API607
کم رساو معیارات	آئی ایس او 15848-1 ، API 622
اینٹی سنکنرن ڈیزائن	NACE MR 0103 ， NACE MR 0175

درخواست

سائز	NPS 1 "~ 60" DN25 ~ DN1500
دباؤ کی حد	کلاس 1500 ~ 2500 PN10-PN420
درجہ حرارت کی حد	； -196 ℃ ~ +260 ℃
درخواست کی حد	نلکے کا پانی ، سیوریج ، تعمیر ، پٹرولیم ، کیمیائی صنعت ، کھانا ، طب ، ٹیکسٹائل ، بجلی ، جہاز سازی ، دھات کاری ، توانائی کا نظام ، وغیرہ۔
ڈرائیو موڈ	ٹربائن ، نیومیٹک ، بجلی
والو باڈی	فرجنگ ： A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، A350 LF2 ، LF3 ، LF5 ، مونل ، کاسٹنگز ： A216 WCB ، A351 CF3 ، CF8 ، CF3M ، CF8M ، A995 4A ، 5A ، A352 LCB ، LCC ، LC2
بال	دائرہ ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
والو سیٹ سپورٹ رنگ	سیٹ سپورٹ رنگ ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
والو سیٹ داخل کریں	پی ٹی ایف ای ، آر پی ٹی ایف ای ، نایلان ، ڈیولن ، جھانکنے والا
والو اسٹیم	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

کارکردگی کی خصوصیات

1. والو اسٹیم کو ممکنہ نامناسب آپریشن کے لئے غور کے ساتھ ڈیزائن کیا گیا ہے ، لہذا ایسا ڈیزائن جو والو کے جسم سے باہر نکلنے سے والو اسٹیم کو روک سکے۔

2. نیومیٹک ٹرنون بال والو میں فائر پروف اور اینٹی اسٹیٹک آلات ہیں ، جو خصوصی حالات میں زیادہ مستحکم اور محفوظ ہیں۔

3. ہنگامی سگ ماہی چکنائی انجیکشن بندرگاہیں والو سیٹ اور والو اسٹیم کے سگ ماہی پوائنٹس پر فراہم کی جاتی ہیں۔ عام سگ ماہی کے حالات میں ، مہر لگانے والی چکنائی پر انحصار نہیں کیا جاتا ہے ، لیکن ایک بار جب سگ ماہی کی سطح کو نقصان پہنچا اور لیک ہوجائے تو ، ہنگامی مرمت کے لئے مہر لگانے والی چکنائی کو انجکشن لگایا جاسکتا ہے۔ ہر چکنائی کے انجیکشن پورٹ ایک چکنائی کے انجیکشن والو اور پہلے سے پیدا ہونے والے چیک والو سے لیس ہے۔

4. والو گہا کے راستے اور نکاسی آب کے لئے والو باڈی کے نچلے حصے میں ایک ڈرین والو نصب کیا جاتا ہے۔ آن لائن راستہ اور والو گہا کی صفائی کے لئے والو باڈی کے اوپری حصے میں ایک راستہ والو نصب کیا جاتا ہے۔ ڈرین والو اور راستہ والو الگ تھلگ والوز یا خصوصی خارج ہونے والے مادہ کے جوڑ ہوسکتے ہیں۔

5. مصنوعات مختلف ڈرائیو ڈیوائسز سے ملنے کے لئے ایک منسلک پلیٹ سے لیس ہے۔

6. والو اینڈ میٹریل کو صارف کی پائپ لائن کے مخصوص مادی گریڈ کے مطابق ایڈجسٹ کیا جاسکتا ہے۔ اگر یہ دونوں سروں پر آستین والا والو ہے تو ، آستین کی لمبائی اس بات کو یقینی بنا سکتی ہے کہ سائٹ پر ویلڈنگ کا عمل سگ ماہی کے مواد کو متاثر نہیں کرتا ہے۔

7. براہ راست دفن شدہ ڈیزائن اپنایا گیا ہے۔ اس طرح کے براہ راست دفن شدہ والو کے ل the ، زمینی آپریشن کو آسان بنانے کے ل the ، والو کے تنے کو لمبائی کی ضرورت ہے ، اور اسی طرح چکنائی بھرنے ، سیوریج کے خارج ہونے والے مادہ اور وینٹنگ ڈیوائسز کے ل the پائپ لائن سے زمین تک پھیلا ہوا ہے۔ براہ راست دفن والو کی اونچائی گاہک کے ذریعہ فراہم کی جاتی ہے۔
