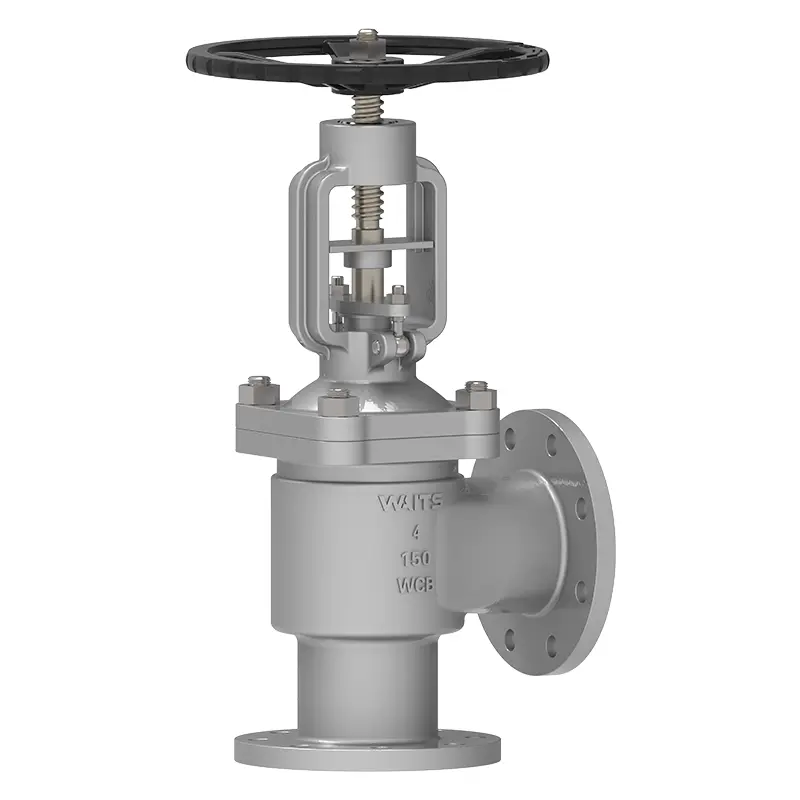

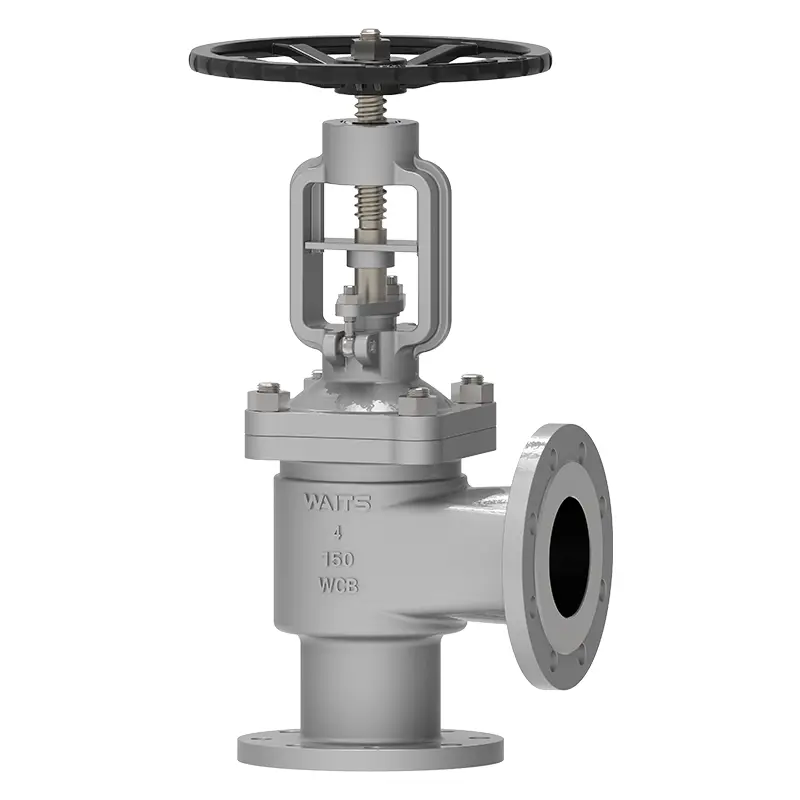

زاویہ کے بیلوز گلوب والو

زاویہ بیلو گلوب والو "ڈبل مہر" ٹکنالوجی کو اپناتا ہے ، جس میں دھات کے کمروں اور پیکنگ پر مشتمل ہوتا ہے ، جس میں ڈبل تحفظ فراہم ہوتا ہے۔ اس کا 90 ڈگری ڈیزائن جگہ کی بچت کرتا ہے اور اس میں کم مزاحمت کا بہاؤ ہوتا ہے ، جو آپ کے لئے توانائی کی کھپت کو کم کرسکتا ہے۔ واٹس والو کا انتخاب کرنے کا مطلب ہے ایک تسلی بخش ٹیم کا انتخاب کرنا۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

واٹس والو والو اعلی معیار کے زاویہ کے بیلوز گلوب والو 90 ڈگری ڈیزائن کو اپناتا ہے ، جو سیال کو دائیں زاویوں پر سمت تبدیل کرنے اور والو اسٹیم کو گھوماتے ہوئے سیال کے بہاؤ یا کٹ آف کو کنٹرول کرنے کی اجازت دیتا ہے۔ دھات کے بیلوز کو روایتی پیکنگ کے ساتھ مل کر والو کے جسم کے اندر سگ ماہی کے اہم جزو کے طور پر استعمال کیا جاتا ہے۔ والو ڈسک مائع کی سنٹر لائن کے ساتھ خطوطی حرکت میں آتی ہے ، اور اس کے مطابق کمانیں پھیل جاتی ہیں یا معاہدہ کرتی ہیں ، جس سے بیرونی ماحول سے سیال کو الگ تھلگ کیا جاتا ہے اور رساو کو روکتا ہے۔

نفاذ کے معیارات زاویہ بیلو گلوب والو ‌
ڈیزائن کے معیارات	DIN3356 /BS1873 /ASME B16.34
flange معیار	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
کنکشن	آر ایف/ایف ایف/آر ٹی جے
ٹیسٹ قبولیت	اور 12266 API598
ساخت کی لمبائی	EN558/ ASME B16.10
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر ٹیسٹ	API607 API6FA
کم رساو کا معیار	API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175
ایپلی کیشن زاویہ کے بیلیوز گلوب والو
سائز	dn15 ~ dn300 （nps½ "~ 12"）
دباؤ کی حد	pn16 ~ pn160 （class150 ~ 900）
درجہ حرارت کی حد	-29 ℃～+570 ℃
درخواست	ایسڈ/الکالی مائع ، مائع قدرتی گیس ، ہائی واسکاسیٹی آئل ، زیر زمین پائپ لائن نیٹ ورک ، سامان انضمام ماڈیول ، وغیرہ۔
ڈرائیو موڈ	ہینڈ وہیل ، بیول گیئر ، الیکٹرک ، نیومیٹک ، وغیرہ۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، کاسٹنگز: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
والو کور	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، مونل ، کاسٹنگز: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	مین باڈی ، مرکزی جسم کو صاف کرنا آئرن پر مبنی مصر
والو اسٹیم	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
والو اسٹیم نٹ	تانبے کا مصر
چھڑی	لچکدار گریفائٹ ، گریفائٹ ایسبیسٹوس پیکنگ ، پولی ٹیٹرافلووروتھیلین ...

کارکردگی کی خصوصیات

زاویہ کے بیلوز گلوب والو کی ساخت خاص طور پر اعلی وشوسنییتا کی ضروریات کے حامل ایپلی کیشنز کے ل suitable موزوں بناتی ہے ، جیسے زہریلے ، آتش گیر یا سنکنرن میڈیا کو سنبھالنے والے سسٹم۔

فوائد

1. زاویہ کے کمان کا کلیدی جزو گلوب والو دھات کے کمان ہے۔ یہ خودکار رول ویلڈنگ کے ذریعہ والو کور اور والو اسٹیم کو جوڑتا ہے۔ دھات کے بیلوز اس بات کو یقینی بناتے ہیں کہ والو اسٹیم کا حصہ لیک فری ہے۔

2. مخروط اور ہموار ڈیزائن کا شکریہ ، والو ڈسک پر معتبر طور پر مہر ہے اور اس کی طویل خدمت زندگی ہے۔

3. ڈبل مہر ڈیزائن (بیلوز + پیکنگ)۔ بیلوز اور پیکنگ رساو کو روکتی ہے اور سگ ماہی کا بہترین اثر مہیا کرتی ہے۔

4. زاویہ کے کمان گلوب والو والو اسٹیم ، نٹ اور آستین کو براہ راست چکنا کرسکتے ہیں۔

5. ایرگونومک ہینڈ وہیل۔ طویل خدمت زندگی اور آسان آپریشن۔
