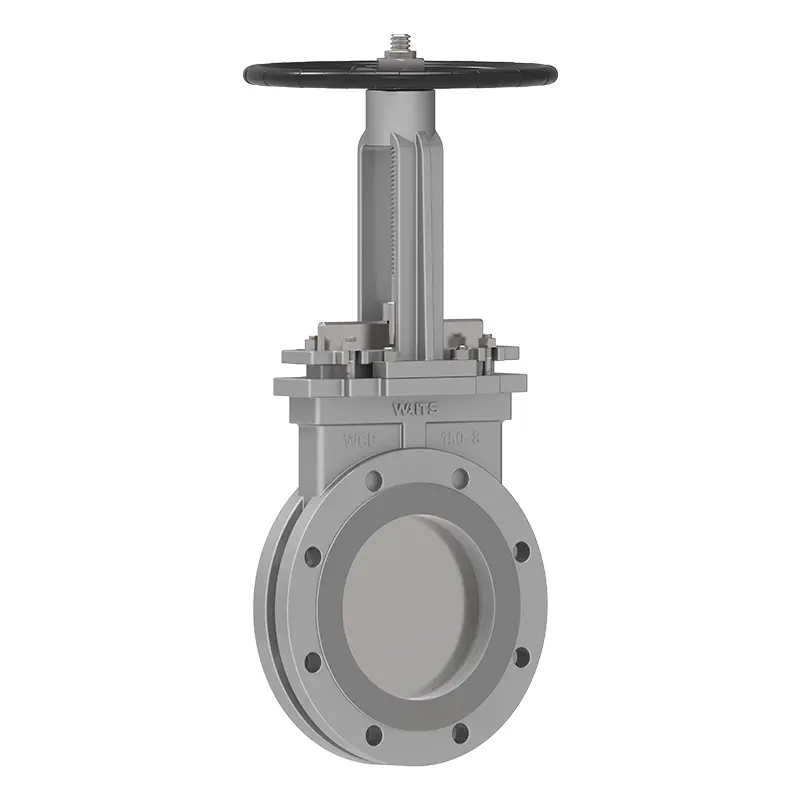

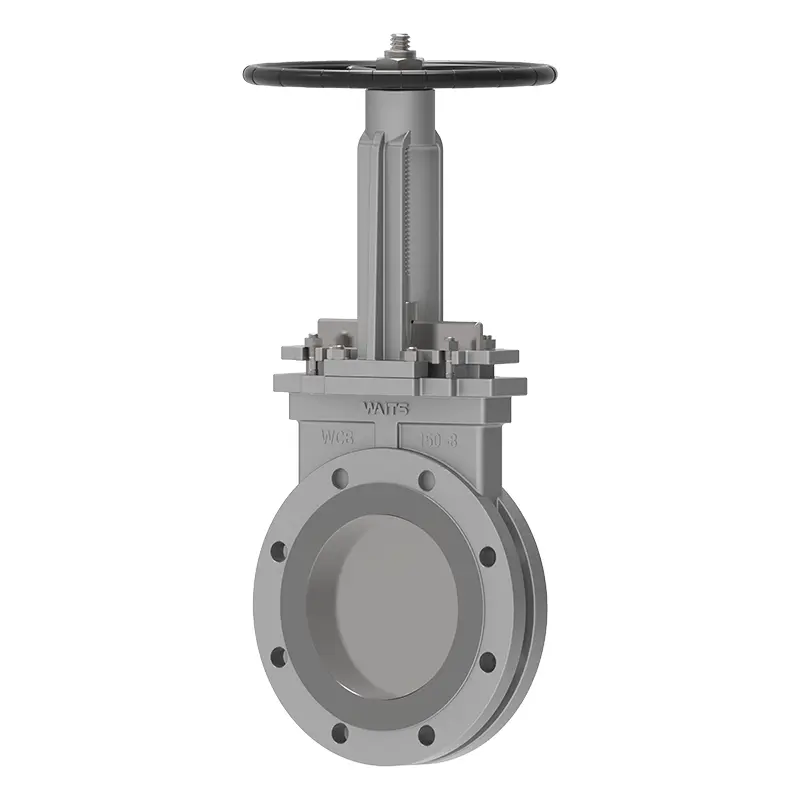

سرکلر چاقو گیٹ والو ‌‌

ویٹس والو کے سرکلر چاقو گیٹ والو ‌‌ صنعتی پائپنگ سسٹم کے لئے ڈیزائن کیا گیا ہے ، اور اس کا انوکھا گول گیٹ قابل اعتماد شٹ آف اور ہموار بہاؤ کنٹرول فراہم کرتا ہے۔ یہ مختلف صنعتوں میں وسیع پیمانے پر استعمال ہوتا ہے ، خاص طور پر ان علاقوں میں جن کو اعلی سگ ماہی اور کم دیکھ بھال کی ضرورت ہوتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو ہائی کوالٹی سرکلر چاقو گیٹ والو ‌‌ ری سائیکلنگ ایپلی کیشنز کے لئے موزوں ہے ، جس میں میڈیا کے جمع ہونے اور روکنے کے لئے نالیوں یا افسردگیوں کے بغیر مکمل طور پر گول بہاؤ کا راستہ ہوتا ہے ، جیسے کسی پلپر کے کچرے کے جمع کرنے والے یا گرٹ کلیکٹر ، اعلی کثافت کلینر (ایچ ڈی سی) یا ٹھوس مواد کے لئے سائلو آؤٹ لیٹ کے طور پر۔ یہ خاص طور پر سیال کنٹرول ایپلی کیشنز کے ل suitable موزوں ہے جس میں ذرات ، ریشے یا سلوری شامل ہیں۔ کچھ ماڈلز انتہائی کھرچنے والے میڈیا کو بہتر طریقے سے سنبھالنے کے لئے انلیٹ میں پہننے والے مزاحم ٹاپرڈ ایج یا کھرچنی سے لیس ہیں۔ دو ٹکڑوں والے والو باڈی میں ایک گول انلیٹ اور ایک مربع دکان (inlet سے بڑا) ہے تاکہ میڈیا کو روکنے کو موثر انداز میں روک سکے۔

نفاذ کے معیارات سرکلر چاقو گیٹ والو ‌‌
ڈیزائن کے معیارات	API600 ، DIN3352 ، EN1074
flange معیار	ASME B16.5 ، ASME B16.47-A/B ، EN1092-1/2
کنکشن	آر ایف ، ایف ایف ، آر ٹی جے
ٹیسٹ قبولیت	فائر 598 EN12266
ساخت کی لمبائی	API6D/ASME B16.10/EN558
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر ٹیسٹ	BS 6755‌
کم رساو کا معیار	API 622
اینٹی کلوگنگ ڈیزائن	MSS-SP-81‌
ایپلی کیشن سرکلر چاقو گیٹ والو ‌‌
سائز	‌dn50 ~ DN1000
دباؤ کی حد	PN1.0؟
درجہ حرارت کی حد	-20 ℃ 425 ℃‌
درخواست	ایش ڈسچارج ، صنعتی گندے پانی کا علاج ، پیپر میکنگ اور گندگی کی نقل و حمل ، اعلی درجہ حرارت سلیگ ڈسچارج سسٹم
ڈرائیو موڈ	سپورٹ دستی ، بجلی ، نیومیٹک ، ہائیڈرولک ، وغیرہ۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، کاسٹنگز: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
گیٹ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، مونل ، کاسٹنگز: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	ربڑ ، پی ٹی ایف ای ، سٹینلیس سٹیل مہر ، کاربائڈ
والو اسٹیم	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
چھڑی	لچکدار گریفائٹ ، گریفائٹ ایسبیسٹوس پیکنگ ، پولی ٹیٹرافلووروتھیلین ...

خصوصیات:

1. والو باڈی:

سرکلر چاقو گیٹ والو ‌ میں گیٹ کو تھامنے کے لئے والو پورٹ کے نیچے ایک پنجوں کا ڈیزائن پیش کیا گیا ہے ، بجائے اس کے کہ والو بند ہونے پر ممکنہ طور پر گھومنے پھرنے کو ختم کیا جائے۔

2. گیٹ:

اعلی دباؤ کا مقابلہ کرنے کے لئے گیٹ کی موٹائی میں اضافہ کیا جاسکتا ہے۔

پھاٹک کی سطح کے دونوں اطراف کونگنگ کو کم کرنے کے لئے پالش کیا جاتا ہے۔

3. سیٹ:

نشست برقرار رکھنے والا نشست کے پہلو کا احاطہ کرتا ہے تاکہ نشست کو براہ راست پانی کے بہاؤ سے دھونے سے بچایا جاسکے۔

پری لوڈ والی نشست مختلف سگ ماہی کی سطح کو پورا کرنے اور نشستوں کے عام لباس کی تلافی کے ل adjust ایڈجسٹ ہے۔
