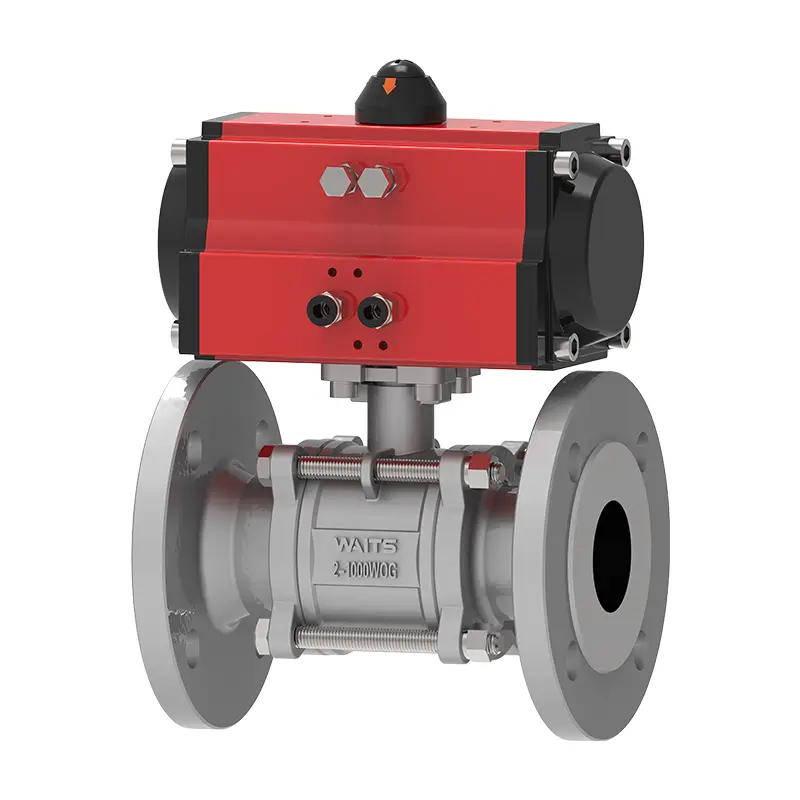

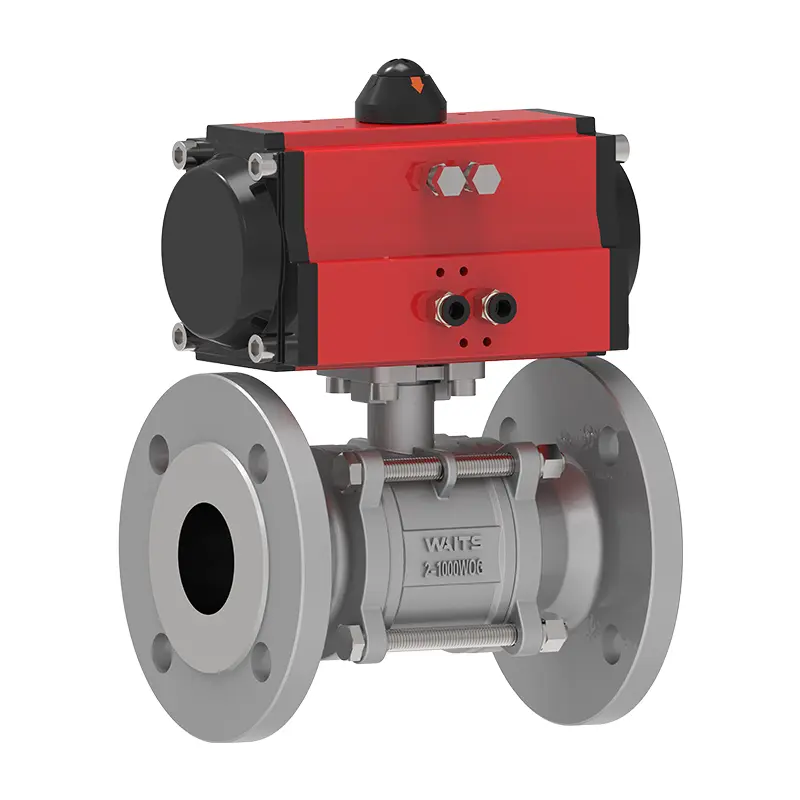

تین ٹکڑا نیومیٹک فلوٹنگ بال والو (بریکٹ کے ساتھ)

ویٹس والو تھری ٹکڑا نیومیٹک فلوٹنگ بال والو (بریکٹ کے ساتھ) آئی ایس او اور API مصدقہ ہے اور اس میں سخت دباؤ/مہر کی جانچ کی گئی ہے۔ نیومیٹک ایکٹیویٹر ایک داخلی سخت انوڈائزڈ اور بیرونی ایکسٹروڈڈ ایلومینیم ہاؤسنگ کا استعمال کرتا ہے جس میں ایپوکسی لیپت اختتامی ٹوپیاں ہیں۔ اس طرح کے مواد اور ڈیزائن بہت سنکنرن مزاحم ہیں۔ مجھے یقین ہے کہ جب آپ کو دوسرے سادہ والوز کا سامنا کرنا پڑتا ہے تو ، آپ کو ویٹ ویٹس والو کے والو کا انتخاب نہ کرنے پر افسوس ہوگا!

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹس والو اعلی معیار کے تین ٹکڑا نیومیٹک فلوٹنگ بال والو (بریکٹ کے ساتھ) نیومیٹک ایکچوایٹر کے ساتھ ایک تین ٹکڑے کا فل بور بال والو ہے ، جو فلوٹنگ بال ڈیزائن کے ذریعہ درمیانے درجے کے دباؤ میں دو طرفہ سگ ماہی کا احساس کرتا ہے۔ ایک معیاری اعلی پلیٹ فارم والو اسٹیم کے اوپری حصے پر مربوط ہے ، جو براہ راست ریک اور پنی یا پسٹن نیومیٹک ایکچوایٹرز کو انسٹال کرسکتا ہے۔ یہ کیمیائی ، توانائی اور دیگر صنعتوں میں سیال کنٹرول اور ہنگامی طور پر بند ہونے میں بڑے پیمانے پر استعمال ہوتا ہے۔

والو باڈی اور تھری ٹکڑا نیومیٹک فلوٹنگ بال والو (بریکٹ کے ساتھ) کے اندرونی اجزاء 316 سٹینلیس سٹیل سے بنے ہیں ، اور سگ ماہی کا مواد پی ٹی ایف ای ہے۔ اس والو کی دباؤ کی قیمت CL150 ~ CL2500 PN10 ~ PN260 ہے ، اور درجہ حرارت کی درجہ بندی -20 ℃ ~ 450 ℃ ہے۔ تھری پیس ڈیزائن آپ کے لئے بحالی کو آسان بناتا ہے ، بغیر پائپ لائن سے آخری ٹکڑوں کو ہٹائے ، آپ کا وقت ، کوشش اور رقم کی بچت کرے۔ یہ ایک بہت اچھا والو ہے ، آپ اس کے مستحق ہیں۔ والو ایک ڈبل اداکاری کرنے والی نیومیٹک ایکچوایٹر سے لیس ہے اور یہ ایک بڑھتے ہوئے پیڈ سے لیس ہے جو آئی ایس او 5211 معیار کو پورا کرتا ہے۔ ایکٹیویٹر کو بغیر کسی بریکٹ یا ڈرائیو کے جوڑے کے انسٹال کیا جاسکتا ہے۔

نفاذ کے معیارات تین ٹکڑا نیومیٹک فلوٹنگ بال والو （بریکٹ کے ساتھ ‌ ‌）
ڈیزائن کے معیارات	6 ڈی/فائر فائر 608 ، BS5351
flange معیار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
کنکشن کے طریقے	آر ایف ، بی ڈبلیو ، ایس ڈبلیو ، این پی ٹی ، ایف این پی ٹی
جانچ اور قبولیت	فائر 598 ، EN12266
ساختی لمبائی	API6D/ASME B16.10/EN558
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر پروف ٹیسٹ	فائر 6 ایف اے ، فائر 607
کم رساو معیارات	آئی ایس او 15848-1 ، API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175

ایپلیکیشن تھری ٹکڑا نیومیٹک فلوٹنگ بال والو （بریکٹ کے ساتھ ‌ ‌）
سائز	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
دباؤ کی حد	CL150 ~ CL2500 PN10 ~ PN260
درجہ حرارت کی حد	-20 ℃ ~ 450 ℃
درخواست کی حد	مختلف میڈیا جیسے پانی ، بھاپ ، تیل ، مائع گیس ، قدرتی گیس ، کوئلے کی گیس ، نائٹرک ایسڈ ، ایسٹک ایسڈ ، آکسائڈائزنگ میڈیا ، یوریا ، وغیرہ پر لاگو ہوتا ہے۔
ڈرائیو موڈ	ہائیڈرولک ، نیومیٹک ، بجلی ، دستی اور کیڑے گیئر ٹرانسمیشن۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، Monel کاسٹنگز: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	تقویت یافتہ پی ٹی ایف ای ، پیرا پولیفینیلین (آر پی ٹی ایف ای ، پی پی ایل) ، دھات
والو اسٹیم	AA182-F6A-F304-F316-F51 17-4PH/XM-19 ...
بال	A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5
چھڑی	ایسبیسٹوس گریفائٹ ، لچکدار گریفائٹ ، پولی ٹیٹرافلووروتھیلین

ساخت اور بنیادی خصوصیات

1. والو باڈی بائیں جسم ، دائیں جسم اور درمیانی جسم پر مشتمل ہے ، جو آسانی سے بے ترکیبی ، بحالی اور داخلی جزو کی تبدیلی کے لئے بولٹ کے ذریعہ منسلک ہوتا ہے۔

2. فلوٹنگ بال ڈیزائن سگ ماہی کی سطحوں کو آگے بڑھانے کے لئے میڈیا پریشر کا استعمال کرتا ہے ، اور بار بار کھلنے/بند کرنے کے کاموں کے ل suitable موزوں دو طرفہ سگ ماہی حاصل کرتا ہے۔

3. ایک معیاری اعلی پلیٹ فارم (آئی ایس او 5211 کی تعمیل کرنا) والو اسٹیم کے اوپری حصے میں مربوط ہے ، جو نیومیٹک ایکچوایٹرز (جیسے ، ریک اینڈ پنین ، پسٹن کی اقسام) کی براہ راست تنصیب کی حمایت کرتا ہے۔

4. پلیٹ فارم ڈیزائن ایکچوایٹر کی تنصیب کو ہموار کرتا ہے ، متعدد برانڈز سے نیومیٹک سروں کے مطابق ڈھالتا ہے ، اور ریٹروفٹ لاگت کو کم کرتا ہے۔

5. والو باڈی عام طور پر 304/316L سٹینلیس سٹیل سے بنا ہے ، جو کیمیائی ، پانی کے علاج اور اسی طرح کے ماحول کے لئے مضبوط سنکنرن مزاحمت کی پیش کش کرتا ہے۔

6. سیلنگ سطحوں کو پی ٹی ایف ای یا دھات کی سخت مہروں کے طور پر منتخب کیا جاسکتا ہے۔

Three Piece Pneumatic Floating Ball Valve With Bracket
