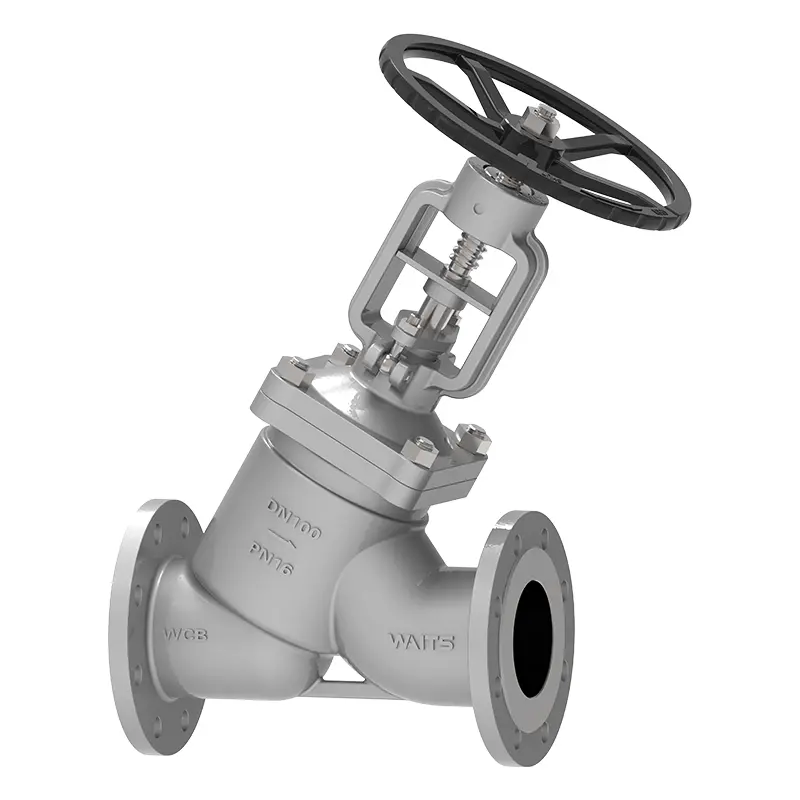

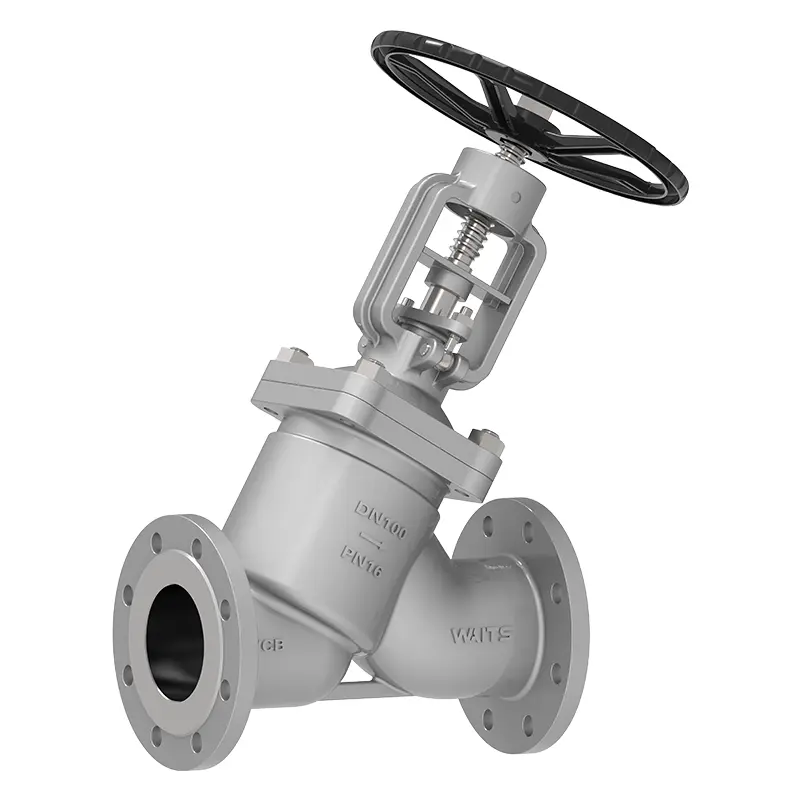

Y بیلو گلوب والو

Y بیلو گلوب والو دھات کے بیلوز اور پیکنگ ڈبل مہر ڈیزائن کو اپناتا ہے۔ جب آپ کو اعلی دباؤ ، اعلی درجہ حرارت اور سنکنرن ماحول میں والوز استعمال کرنے کی ضرورت ہو تو ، آپ ویٹس والو کے والو پر غور کرسکتے ہیں۔ اس کے کمپیکٹ ڈھانچے کو برقرار رکھنا آسان ہے ، جو ٹائم اور لاگت کو کم کرسکتا ہے ، اور آپ کے لئے آمدنی پیدا کرسکتا ہے!

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ویٹ ویٹس والو اعلی معیار کے Y BALLOWS گلوب والو نے "Y" کے سائز کا مائل فلو چینل اپنایا ہے ، جو سیال کی مزاحمت کو نمایاں طور پر کم کرتا ہے ، جس سے یہ اعلی واسکاسیٹی یا آسان استحکام میڈیا کے ل a ایک اچھا والو بن جاتا ہے۔ یہ میڈیا کے رساو کو موثر انداز میں روکنے کے لئے روایتی پیکنگ مہر کے بجائے دھات کے بیلوں کا استعمال کرتا ہے۔ والو STEM مخروط والو ڈسک کو والو سیٹ پر دھکیلنے کے لئے دباؤ کا اطلاق کرتا ہے۔ سگ ماہی کی سطح کو اسٹیلائٹ کھوٹ کے ساتھ ویلڈیڈ کیا جاتا ہے ، جو آپ کو زیادہ دباؤ میں بھی لیک ہونے سے روک سکتا ہے۔ والو ڈسک کے مخروطی ڈیزائن میں بھی سگ ماہی کی سطح پر نجاست کو دور کرنے کے لئے "سکربنگ اثر" ہوتا ہے۔

نفاذ کے معیارات-وائی بیلو گلوب والو
ڈیزائن کے معیارات	DIN3356 /BS1873 /ASME B16.34
flange معیار	EN1092-1/2 ASME B16.5/ASME B16.47-A/B.
کنکشن	آر ایف/ایف ایف/آر ٹی جے
ٹیسٹ قبولیت	اور 12266 API598
ساخت کی لمبائی	EN558
دباؤ اور درجہ حرارت کی درجہ بندی	ASME B16.34
فائر ٹیسٹ	API607 API6FA
کم رساو کا معیار	API 622
اینٹی سنکنرن ڈیزائن	نیس مسٹر 0175
ایپلی کیشن-وائی بیلوز گلوب والو
سائز	DN15 ~ DN500
دباؤ کی حد	PN16 ~ PN420
درجہ حرارت کی حد	-40 ℃～ 350 ℃‌
درخواست	ریفائنریز میں اعلی درجہ حرارت کے تیل کی مصنوعات ، قدرتی گیس ، مائع گیس ، بوائلر بھاپ پائپ لائنز ، ابال ٹینک وغیرہ
ڈرائیو موڈ	ہینڈ وہیل ، بیول گیئرز ، الیکٹرک ، نیومیٹک ، وغیرہ۔
والو باڈی/والو کا احاطہ	فرجنگ: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، کاسٹنگز: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سگ ماہی کی سطح	جسم ، جسم کو صاف ستھرا لوہے پر مبنی مصر دات ، سخت بنیاد پر کھوٹ کلڈنگ
والو اسٹیم	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
والو اسٹیم نٹ	تانبے کا مصر
چھڑی	لچکدار گریفائٹ ، گریفائٹ ایسبیسٹوس پیکنگ ، پولی ٹیٹرافلووروتھیلین ...

مصنوعات کی خصوصیات

1۔ Y بیلووس گلوب والو صفر کے رساو کو یقینی بنانے اور حفاظت کو بہتر بنانے کے ل metal دھات کے کمروں اور پیکنگ ڈبل مہر کو اپناتا ہے۔

2. سنکنرن مزاحم مواد جیسے سٹینلیس سٹیل سے بنا ، یہ مختلف سنکنرن میڈیا کے لئے موزوں ہے۔

3. وائی قسم کے فلو چینل ڈیزائن ، بہتر فلو چینل ڈیزائن مزاحمت کو کم کرتا ہے ، سیال کی کارکردگی کو بہتر بناتا ہے ، اور توانائی کی کھپت کو کم کرتا ہے۔

درخواستیں

گرم تیل کا نظام ، بھاپ کا نظام ، گرم اور ٹھنڈا پانی کا نظام وغیرہ۔

فوائد

1. بیلوز سگ ماہی عنصر۔ بیلوں کا مہر بند اسٹاپ والو کا کلیدی جزو دھات کے کمان ہے۔ یہ والو کور اور والو اسٹیم کے درمیان تعلق ہے ، جو خودکار رول ویلڈنگ کے عمل کو اپناتا ہے۔ دھات کی کمانیں والو اسٹیم کے جزوی رساو کو روکتی ہیں۔

3. Y بیلو گلوب والو والو اسٹیم ، نٹ اور آستین کو براہ راست چکنا کرسکتا ہے۔

4. ایرگونومک ہینڈ وہیل ، کام کرنے میں آسان ، آپ اسے کئی سالوں تک استعمال کرسکتے ہیں
